广场钢结构穹顶结构CAD施工方案图纸(抗震设防类别)

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：拱结构
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：25张
• 图纸年代：近代

该项目是广场钢结构穹顶项目，玻璃顶主拱轴线直径为11.000m，拱高为5.280m，主拱与混凝土圈梁按不动铰支座假定计算，主拱与顶部环梁按刚接假定，环向系杆、环向主檩与主拱，径向次檩与环向主檩的连接均按铰接考虑。
建筑抗震设防类别为丙类，抗震设防烈度为7度，结构安全等级为二级。

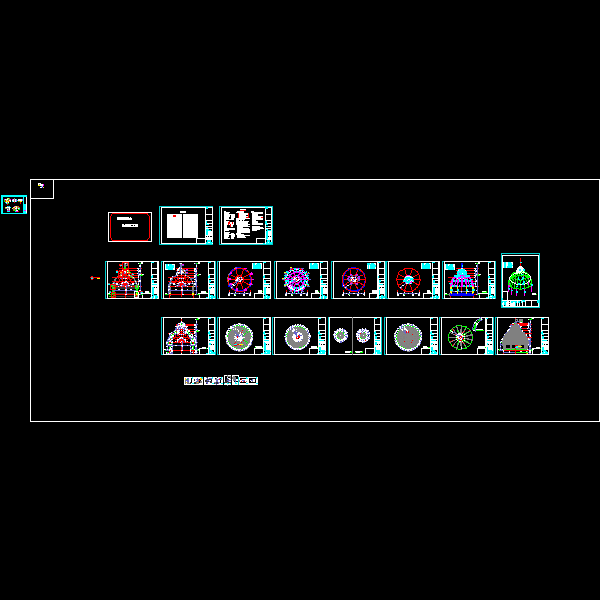

该资料包含：设计说明，穹顶整体剖面图，穹顶钢结构剖面图，GZ1钢柱定位图，钢结构俯视图，钢结构俯视图，钢结构三维轴测图，穹顶铝板外表面俯视分格图，穹顶铝板内外表面分格图，连接节点详图等共计25张图。
出图时间：2012年12月。
