农业大学校区4层食堂建筑施工CAD图纸(抗震设防类别)

资料简介
赚取积分

建筑类别：餐厅食堂
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目所在地：四川
图纸设计风格：中式风格
图纸设计流派：新中式
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：5579.12平方米
占地面积：10454.17平方米
建筑高度：23.850m
建筑地上层数：4层
设计效果图：无

附件详情

工程名称：四川农大都xxx校学生食堂、学生公寓工程
建设地点：都江堰市
建设单位：四川农xxx都江堰分校
工程总占地面积: 10454.17平方米，食堂建筑设计面积：5579.12平方米
建筑基底面积:1424.14平方米
建筑设计结构形式：该项目为框架结构，建筑层数4层，室外地面至屋脊总高度为23.850m；
工程建筑工程等级三级；结构安全等级二级；设计使用3类年限(五十年)；建筑抗震设防类别为乙类.抗震设防烈度八度,建筑防火耐火等级为二级.屋面防水等级为Ⅲ级,合理使用年限10年。

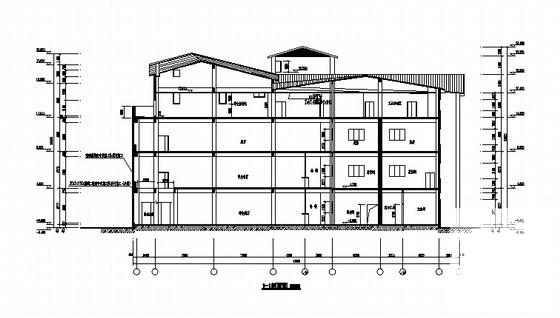

剖面

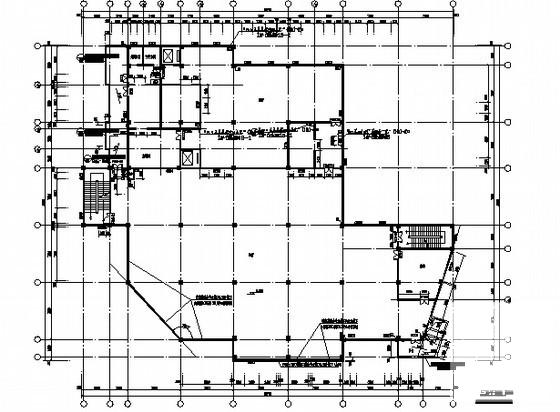

平面

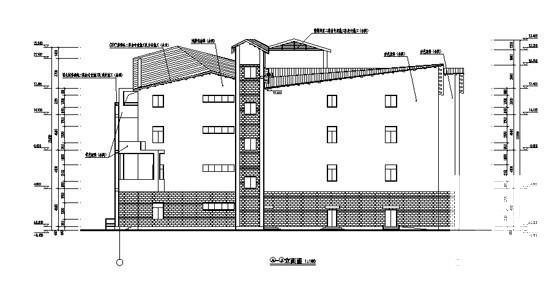

侧立面图

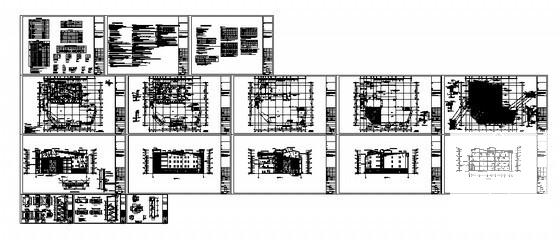

总图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
