市政道路跨河大桥装饰工程CAD施工图纸(抗震设防类别)

附件详情

设计基本风速：V10＝25.9m/s；
桥梁设计基准期：100年；
耐久性设计环境类别：Ⅰ类；
设计安全等级：一级。
抗震设计：场地抗震设防烈度为Ⅵ度，地震动加速度峰值为0.05g，场地类型为Ⅲ类。抗震设防类别：B类，抗震设防措施等级为7度。
高程采用1956年黄海高程系统。
装饰采用全焊接钢箱截面圆弧拱结构，跨径组合为（48.83+105.30+48.83）m，下部结构采用钢筋混凝土圆柱形桥墩，基础采用钻孔灌注桩基础。

【设计要点】
装饰拱设计：边跨装饰拱上部结构设计、中跨装饰拱上部结构设计
维护检修（在拱顶设置轨道）

【钢结构施工程序】
① 根据起吊、运输能力确定节段长度，设置临时墩；
② 拱肋分段吊装就位于临时墩上，对准墩柱中心用水平仪调整。梁定位过程中应保证其平稳下落，而使拱各个部分不发生变形，不超过许用应力。 ③ 现场工地焊接
④ 完成涂装， 照明系统 等安装后拆除临时支架。

【图纸内容】
施工图 设计说明 9页
总体布置图3张
装饰拱桥基础布置图1张

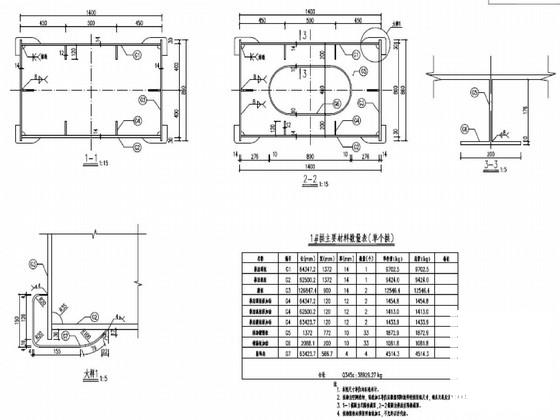

装饰拱桥边跨钢结构上部构造2张
装饰拱桥中跨钢结构上部构造3张

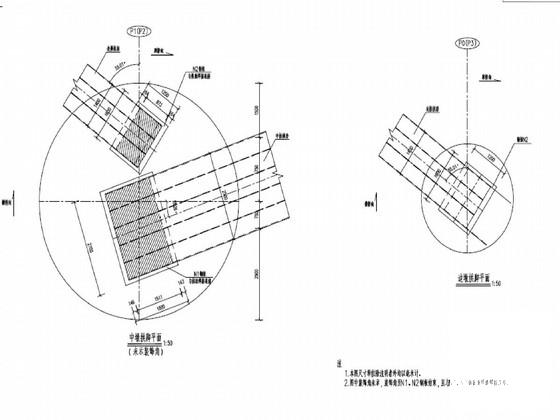

装饰拱桥拱脚构造钢筋布置图3张
装饰拱桥桥墩构造图2张
装饰拱桥桥墩钢筋布置图5张

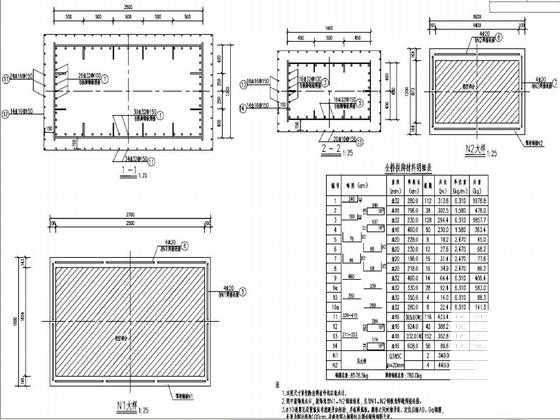

装饰拱桥桥墩承台钢筋布置图4张
1.0m桩基钢筋构造图1张
1.5m桩基钢筋构造图1张
栏杆构造图2张
