超长底部框架太阳能网架屋顶大型会议中心结构CAD施工图纸(楼梯平面图)

附件详情

基本情况：地上5层，结构高度为21.80m,结构长度69.800m,因结构超长于3~4轴间留设800宽温度后浇带一道。一、二层层高为4.500m，三层层高为4.200m,四层层高3.300m(局部3.000m),五层层高4.100m(局部4.400m)。室内外高差为0.450m.
该资料包含：

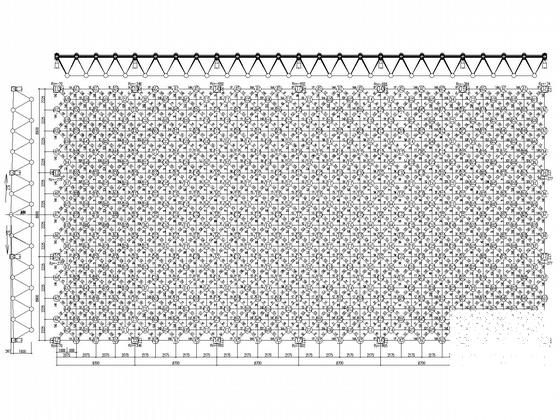

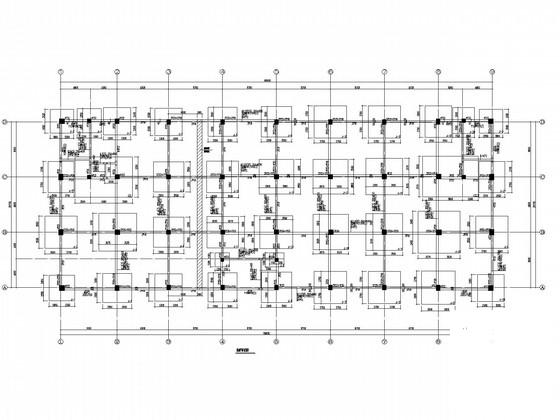

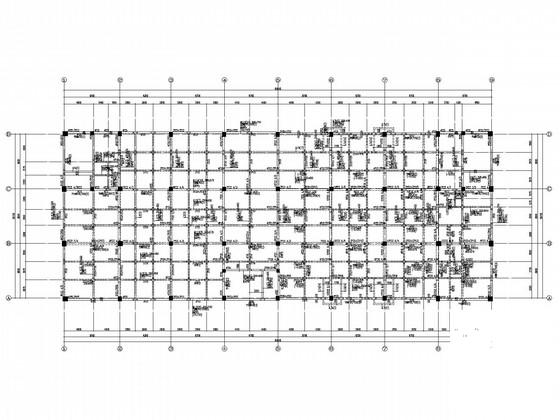

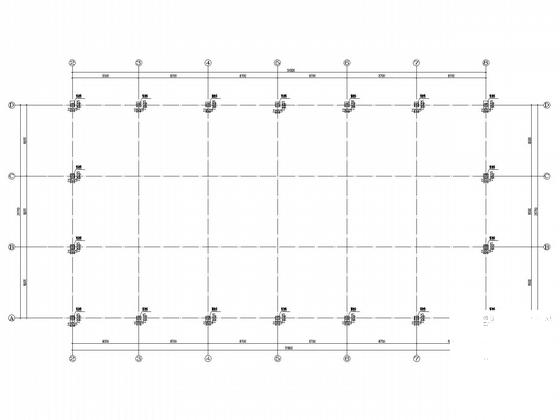

结构设计总说明、基础 平面布置图 、基础详图、框架柱配筋平面图、梁配筋平面图、结构平面图、楼梯平面图、楼梯剖面图、 节点详图 、网架设计说明、网架详图、上弦结构布置图、下弦结构布置图楼梯、网架腹杆结构布置图、预埋件定位图、构件材料表、网架结构总布置图、螺栓球 节点详图 共35张图纸。
