6层教学楼给排水CAD施工图纸(太阳能集热系统)
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：32469平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 雨水重现期：10年
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：15
- 特殊系统：太阳能热水系统
- 大样节点：水箱,泵房,卫生间,设备房布置
- 热水供应方式：集中热水供应
- 项目所在地：湖南
附件详情
- 设计说明
- 资料目录
- 排水总平面图
- 主要材料表 图例表 设计说明

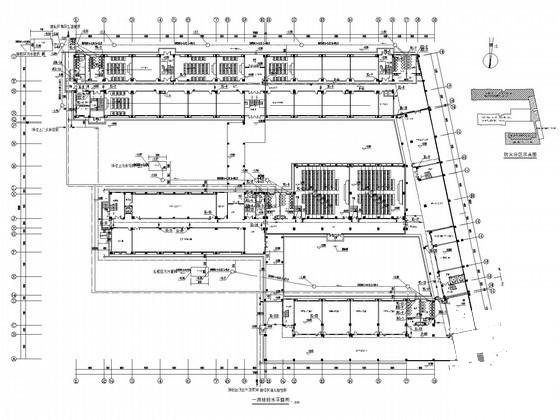

- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六层给排水平面图
- 屋顶给排水平面图
- 太阳能集热系统运行原理图
- 给水原理图
- 消火栓原理图
- 排水原理图
- 卫生间给排水大样图(一）
- 卫生间给排水大样图(二）
附件详情
项目概要：该项目位于湖南，是一栋教育大楼，建筑总面积32469平米，建筑占地面积为6210平米，设计使用年限为50年，采用钢筋混凝土框架结构；建筑层数为6层，建筑高度为23米，建筑耐火等级为二级，屋面防水等级为I级。
设计范围为：室内给排水 消防等管道系统（不包括室外
消防系统
）
，共计16张图纸

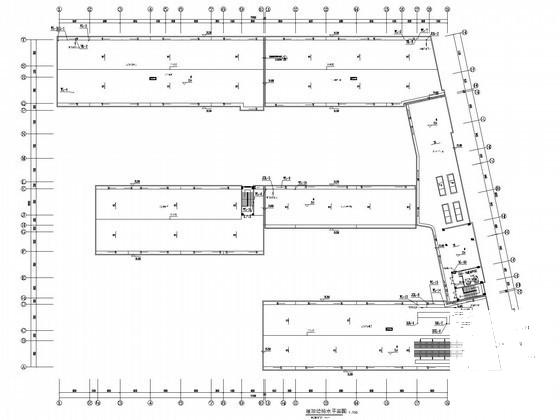

屋顶给排水平面图

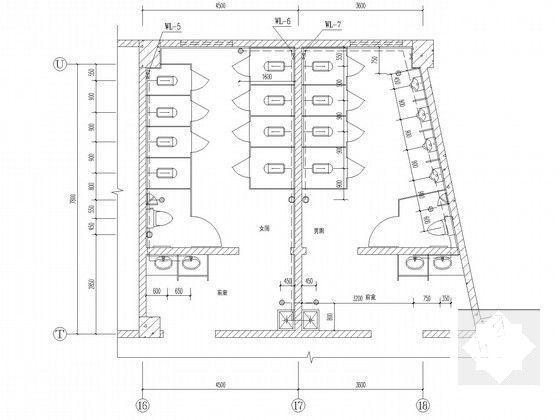

卫生间大样图一

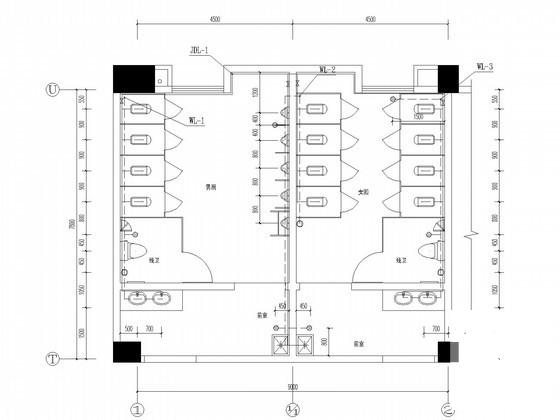

卫生间大样图二

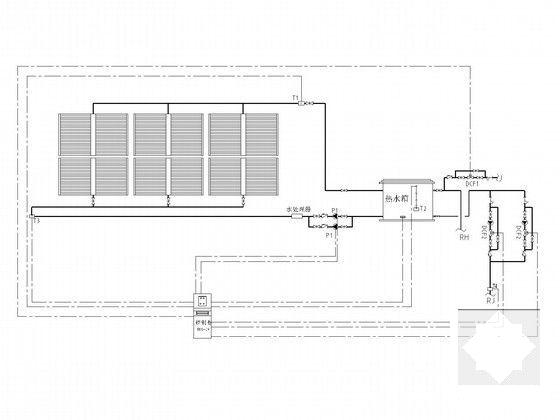

太阳能集热系统原理图
高区给水原理图
排水原理图
消火栓原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-17
- 评论次数：0
- 浏览次数：0
- 文件大小：2.69 MB
- 收藏次数：0
-
文件名称：
附件-995860899989757090879.rar
