6度抗震图书馆办公楼网架结构CAD施工图纸
- 建筑类别：办公
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
该附件是图书馆办公楼网架工程，建筑设计结构形式：正放四角锥网架。预埋锚栓：M22，抗震设防烈度为6度。
该资料包含：网架设计说明，网架平面布置图，上、下弦杆平面布置图，腹杆平面布置图，材料表，支座大样，螺栓球节点图，檩条平面布置图，马道
平面布置图
，共计9张图。
分享投稿时间：近几年8月。
下弦杆平面布置图
支座大样
檩条平面布置图
马道结构图
螺栓球节点图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

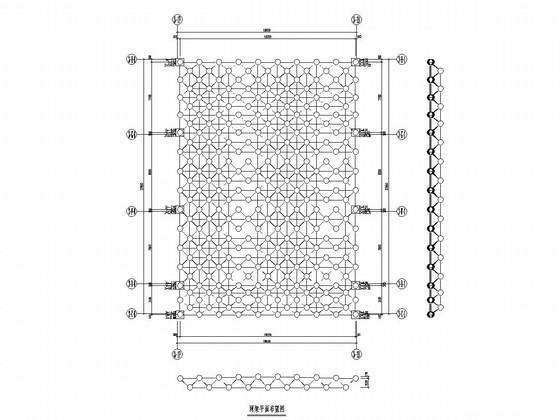

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.29 MB
- 收藏次数：0
-
文件名称：
附件-995877888765507799780.rar
