办公楼中庭网架屋面结构施工图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：9张
附件详情
网架
结构设计说明

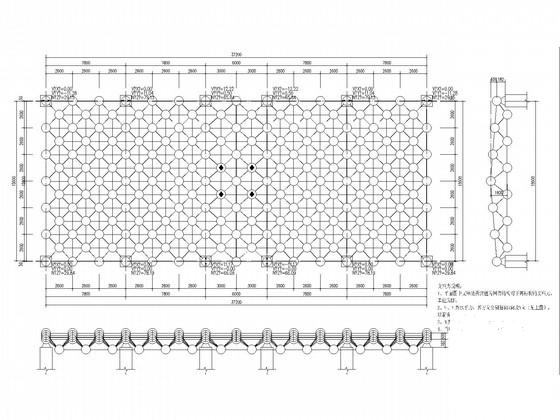

、屋面平面、网架总体布置、上弦杆平面、下弦杆平面、腹杆平面、螺栓球详图、材料表;支座详图、屋面支托、檩条平面共9张图纸。

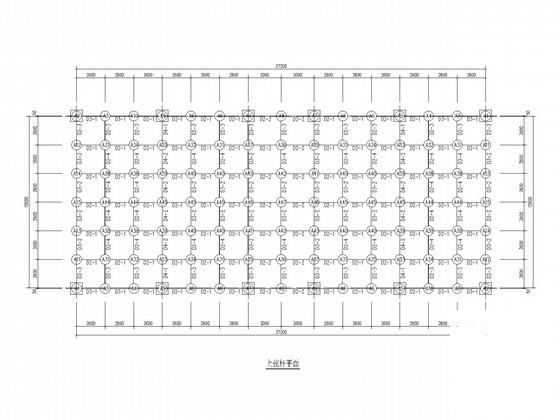

上弦杆平面

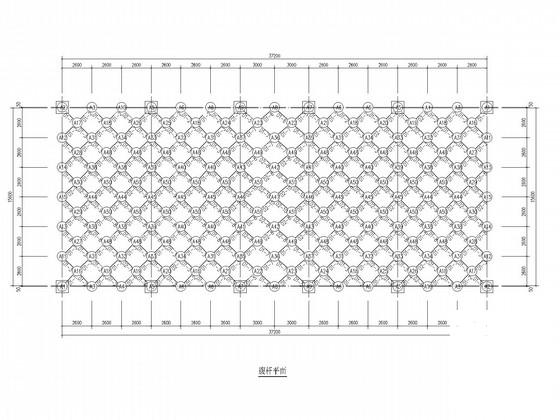

腹杆平面

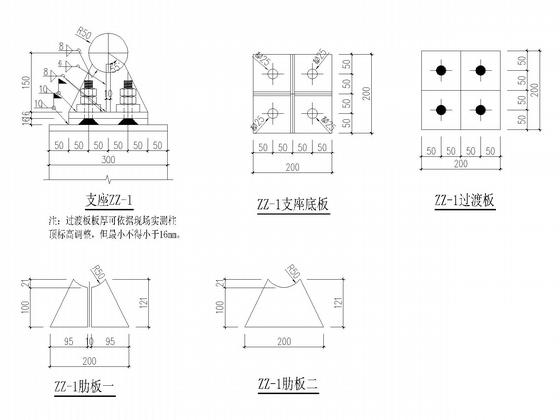

支座节点
螺栓球节点
屋面支托、檩条平面
