逸夫图书馆网架采光工程结构CAD施工图纸（计算简图纸）

附件详情

该项目为逸夫图书馆网架采光工程，本网架屋面工程采用螺栓球节点，下弦柱点支撑，屋面为玻璃采光屋面，面积约756.46平方米，本地区标准地震设防烈度：6度，设计基本地震加速度：0.05g，设计地震分组为三组。

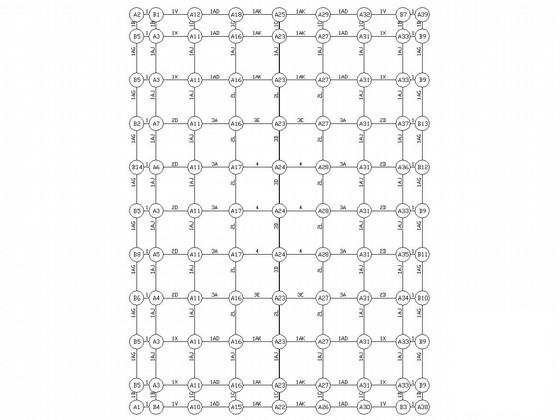

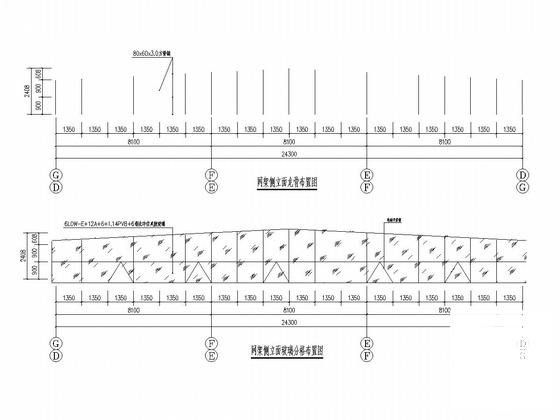

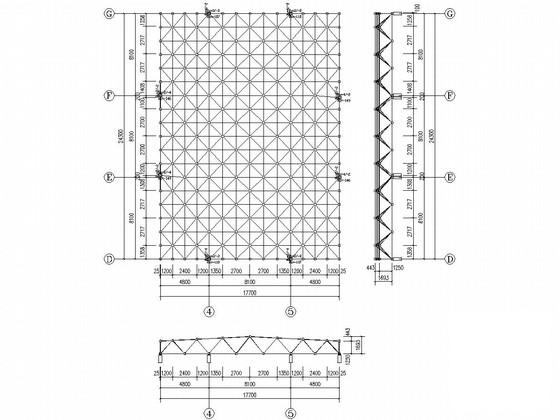

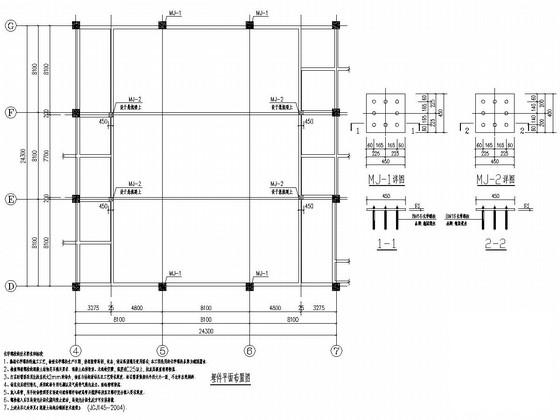

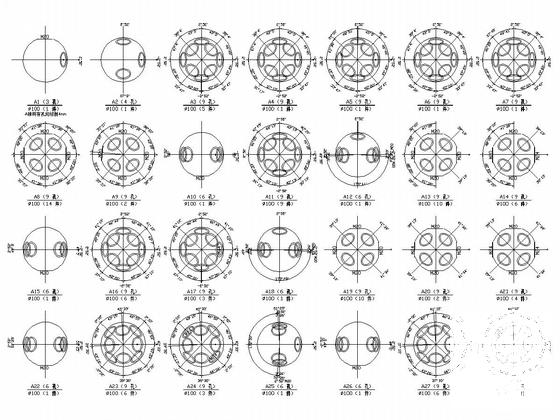

该资料包含：网架结构设计总说明，原结构平面布置图，埋件平面布置图，支座 平面布置图 ，网架平立面图，上、下弦安装图，腹杆安装图，内力图，材料表，网架球加工图，网架侧立面、玻璃龙骨布置图，檩条布置图， 节点图 等共计20张图。
