四坡平板网架结构CAD施工图纸（7度抗震）
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：10张
附件详情
平板网架结构，平面尺寸：42.0 X 128.0平方米，网架厚度：2.8m，正放四角锥，节点型式：螺栓球。
该资料包含：设计与施工说明，网架
平面布置图
及支座反力，网架立面图，网架上、下弦安装图，腹杆安装图，螺栓球大样图，网架杆件明细表，共计10张图。
网架上弦安装图
腹杆安装图

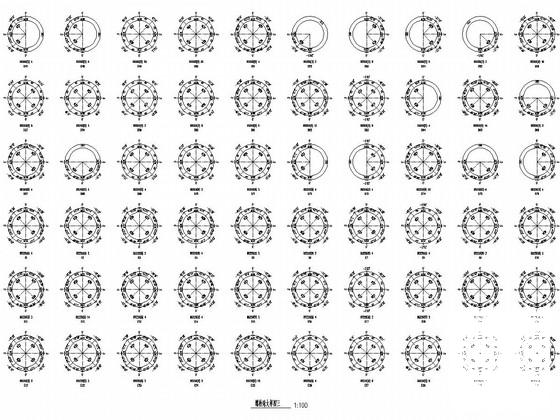

螺栓球大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-20
- 评论次数：0
- 浏览次数：0
- 文件大小：1.14 MB
- 收藏次数：0
-
文件名称：
附件-995877789779578865955.rar
