50X80米双坡网架结构CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度以上
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:9张

附件详情

平板网架结构,50.0 X 80.0平方米,正放四角锥,上弦周边多点支承。抗震设防烈度为9度。

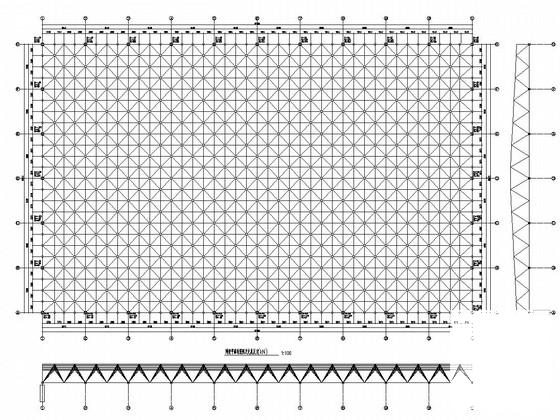

该资料包含:设计与施工说明,网架 平面布置图 及支座反力,网架上、下弦安装图,网架腹杆安装图,球节点图等共计9张图。内容附含简单手算,可参考空间网格规程。

网架下弦安装图

网架腹杆安装图

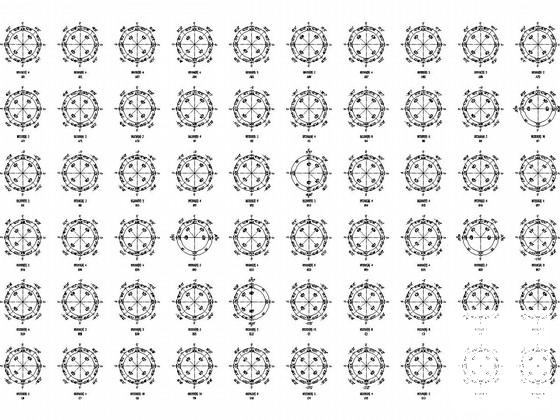

球节点图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 50X80米双坡网架结构CAD施工图纸 - 1
    第 1 张图
  • 50X80米双坡网架结构CAD施工图纸 - 2
    第 2 张图
  • 50X80米双坡网架结构CAD施工图纸 - 3
    第 3 张图
  • 50X80米双坡网架结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
