正方四角锥螺栓球节点网架结构施工大样图
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：网架
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.4kN/平方米
-
参考图纸：13张
-
设计年代：近代
共13张图纸，分别为：网架
结构设计说明
（含资料目录），网架
平面布置图
，网架预埋件布置图，支座详图，上弦杆布置图，下弦杆布置图，腹杆布置图，小立柱布置图，螺栓球加工图，主檩条布置图，次檩条布置图等。

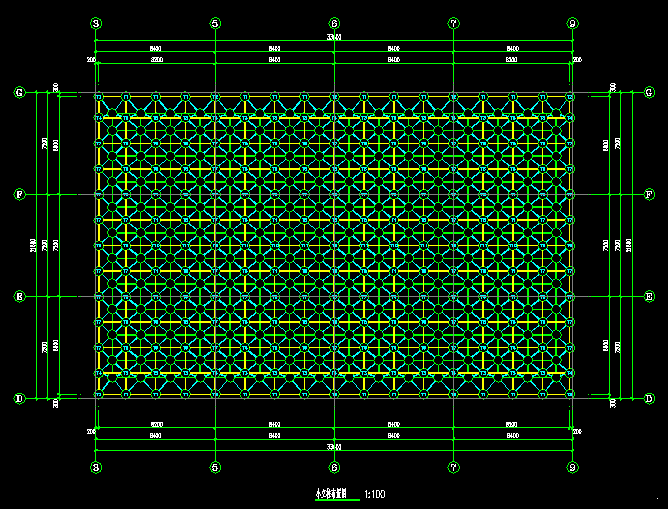

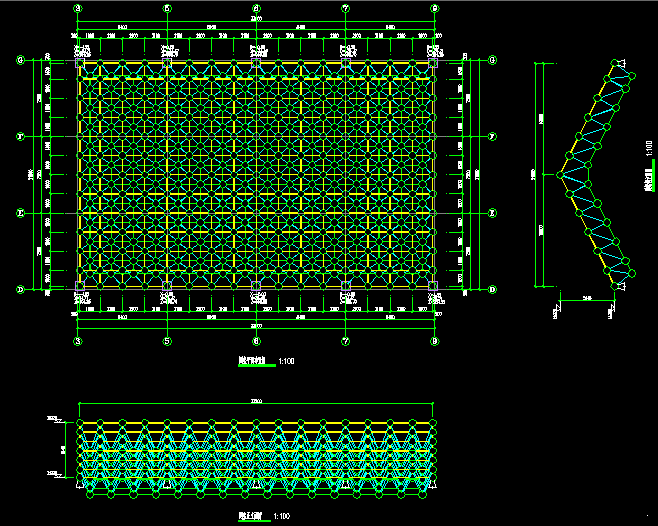

网架平面图&网架侧立面图&网架正立面图

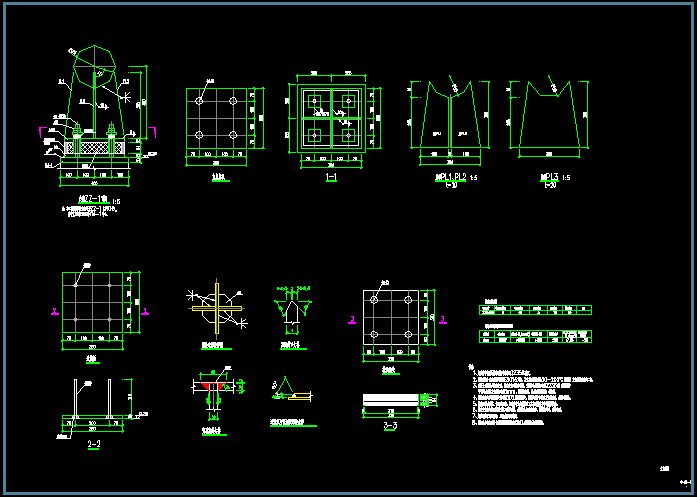

支座详图

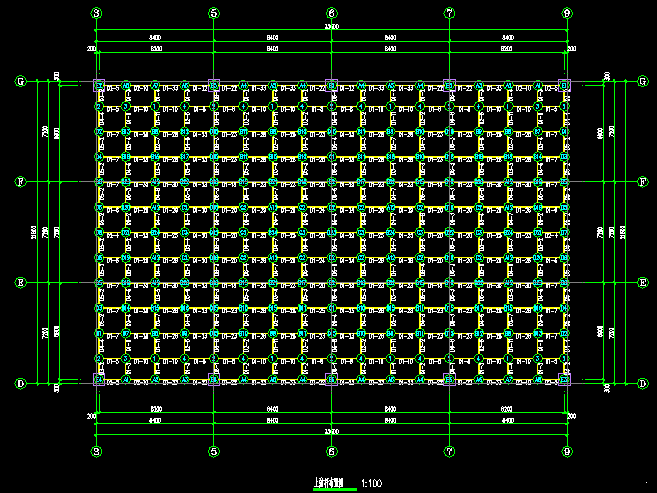

上弦杆布置图

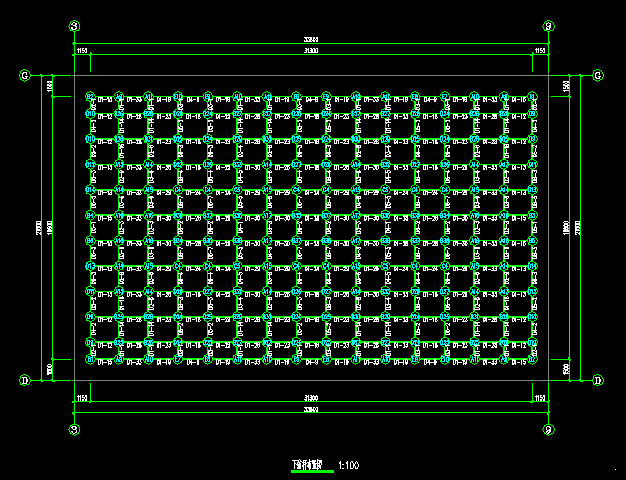

下弦杆布置图
小立柱布置图
杆件材料表
螺栓球加工图
主檩条布置图
次檩条布置图
螺栓球节点大样图
资料目录
网架
结构设计说明
