双层螺栓球节点正放四角锥结构大厅网架工程结构CAD施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：5张
- 设计年代：近代
附件详情
该项目为江苏某大厅的网架工程，网架结构类型为双层螺栓球节点正放四角锥，采用柱点支承，屋面结构起坡排水，6度设防。
该资料包含：网架工程设计说明、网架平面图、网架材料表、网架屋面布置图等共5张图纸。

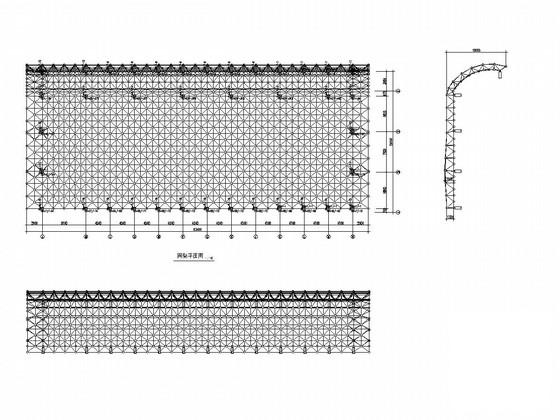

网架屋面布置图

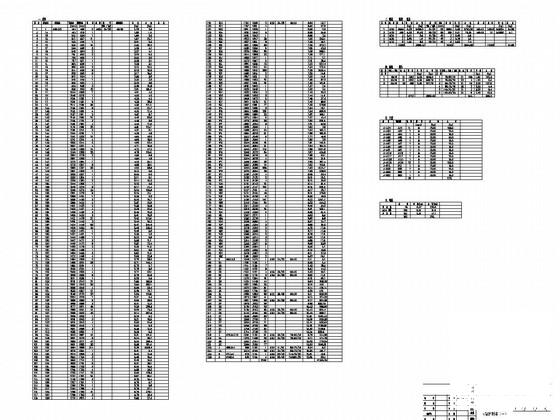

网架材料表
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.45 MB
- 收藏次数：0
-
文件名称：
附件-995877999778698757808.rar
