正放四角锥螺栓球网架结构工业厂房结构CAD施工大样图
-
建筑类别：工业建筑
-
建筑高度：单层建筑
-
地上层数：1层
-
图纸设计深度：施工图
-
民用 建筑设计 使用年限：50年
-
建筑结构形式：钢结构
-
钢结构：网架
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
参考图纸：45张
本项目为安徽某工业厂房的网架结构部分，工程分为AW-1、AW-2、AW-3和BW-1、BW-2五个区.其中AW-1、AW-2、AW-3区为卷接包车间网架；BW-1、BW-2区为制丝车间网架。钢网架为螺栓球网架，建筑结构形式为正放四角锥，7度设防。
该资料包含：网架结构设计说明、网架平面布置图、上弦平面布置图、腹杆平面布置图、网架材料表、网架支座、支托详图、钢格栅
平面布置图
、网架屋面布置图等共45张图。

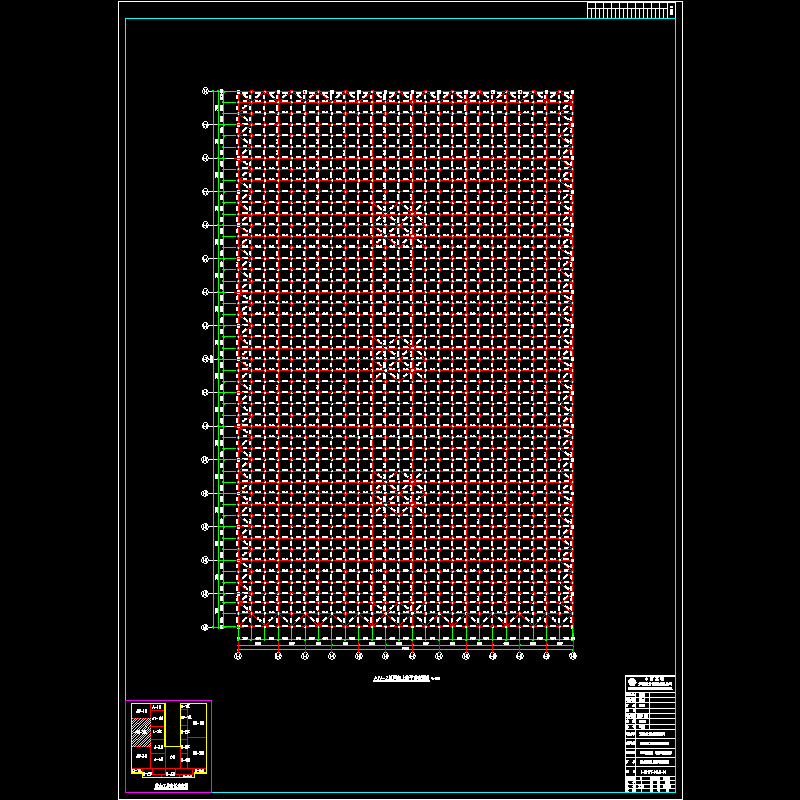

AW-1区网架平面布置图

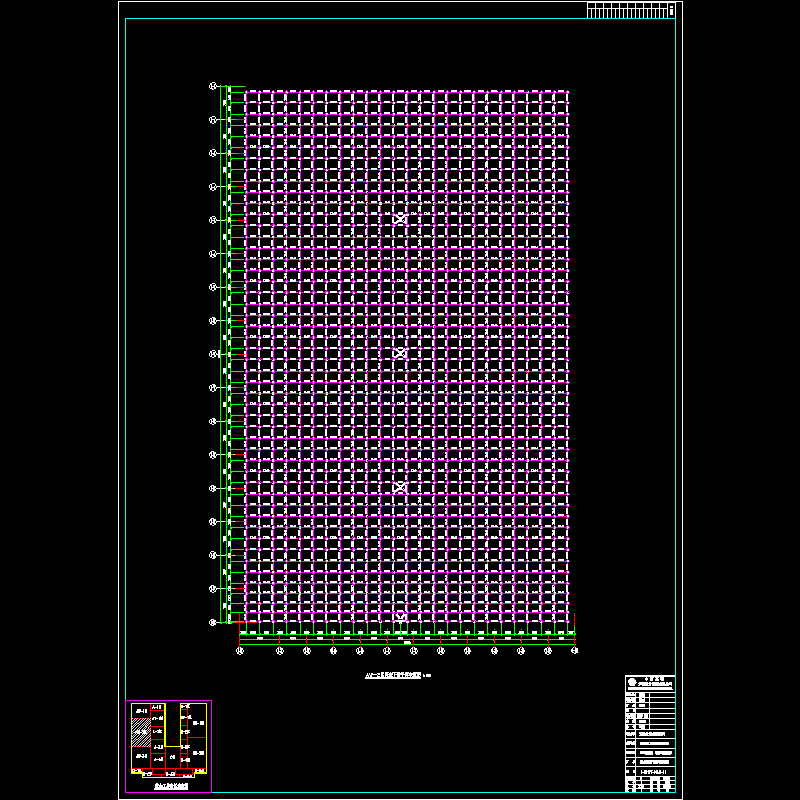

AW-1区网架上弦平面布置图

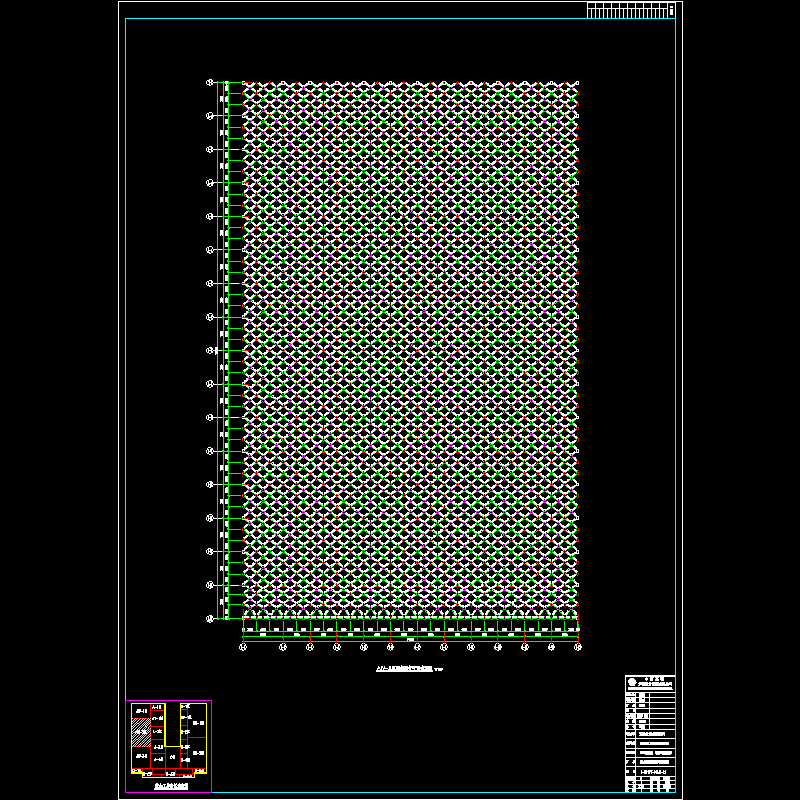

AW-3区网架腹杆平面布置图
钢格栅节点大样图
以下是附件的其中一部分截图，共12张，您也可以 搜索 更多您想要的资源
-

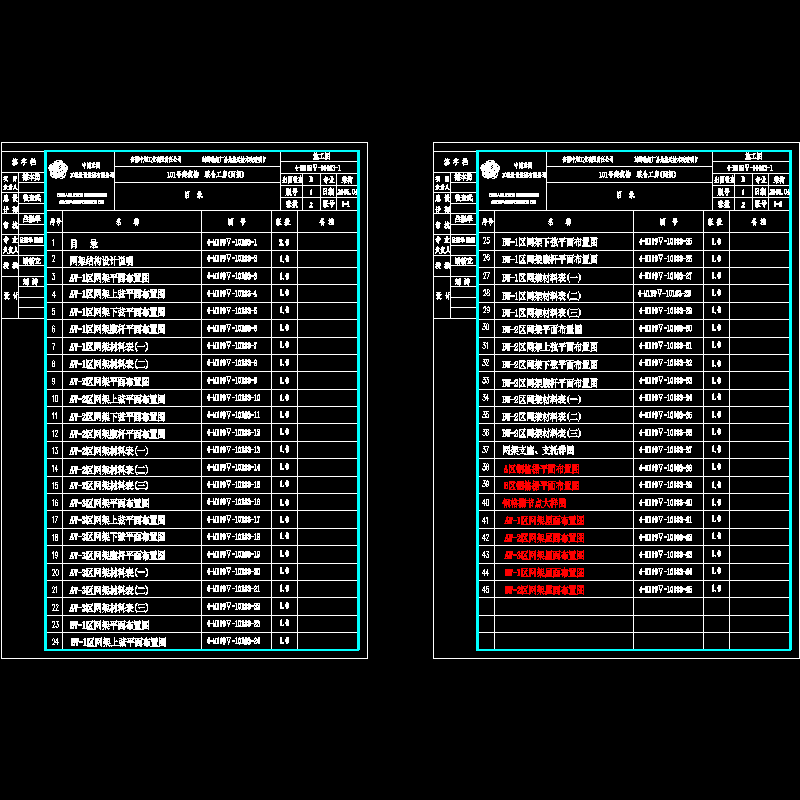

4-m119Ⅴ-101#3-1 目录.dwg -
4-m119Ⅴ-101#3-10 aw-2区网架上弦平面布置图.dwg -
4-m119Ⅴ-101#3-11 aw-2区网架下弦平面布置图.dwg -
4-m119Ⅴ-101#3-12 aw-2区网架腹杆平面布置图.dwg -

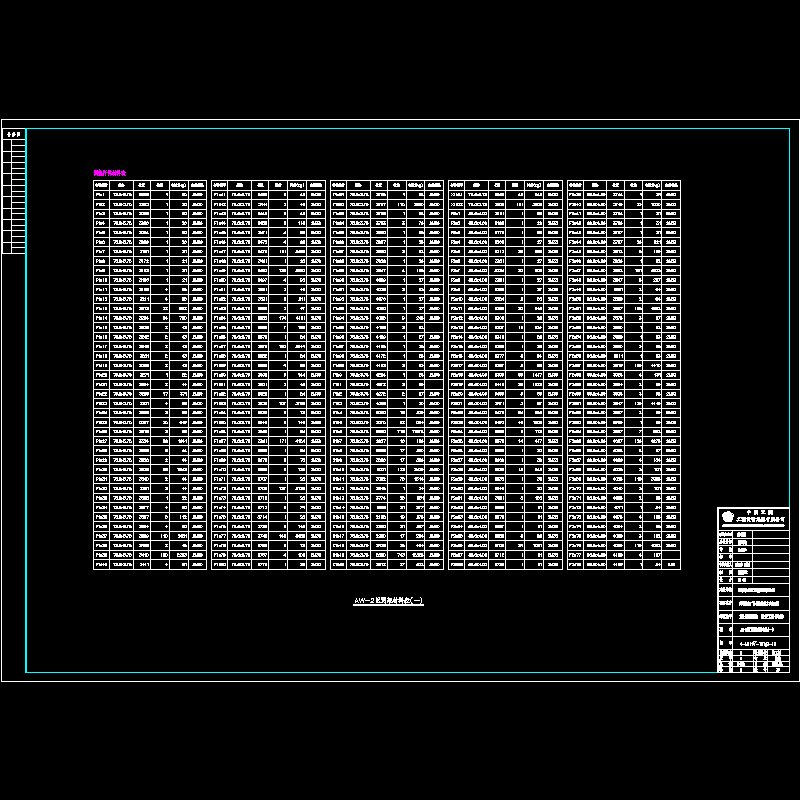

4-m119Ⅴ-101#3-13 aw-2区网架材料表(一).dwg -
4-m119Ⅴ-101#3-14 aw-2区网架材料表(二).dwg -
4-m119Ⅴ-101#3-15 aw-2区网架材料表(三).dwg
-
4-m119Ⅴ-101#3-16 aw-3区网架平面布置图 .dwg
-
4-m119Ⅴ-101#3-17 aw-3区网架上弦平面布置图.dwg
-
4-m119Ⅴ-101#3-18 aw-3区网架下弦平面布置图.dwg
-
4-m119Ⅴ-101#3-19 aw-3区网架腹杆平面布置图.dwg
-
4-m119Ⅴ-101#3-2 网架结构设计说明.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：6.48 MB
- 收藏次数：0
-
文件名称：
附件-995897908557789077.zip
