螺栓球节点正放四角锥网架结构活动中心施工大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 风压:0.30kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

图纸为螺栓球节点正放四角锥网架结构综合活动中心 结构施工图
图纸主要包括:网架设计与施工说明、网架支撑布置图、网架支座反力图、网架安装图、网架配料表、网架屋面檩条布置图、屋面横向大样、屋面长向大样、天沟大样、屋脊大样、网架下弦马道布置图、马道大样图等共9张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

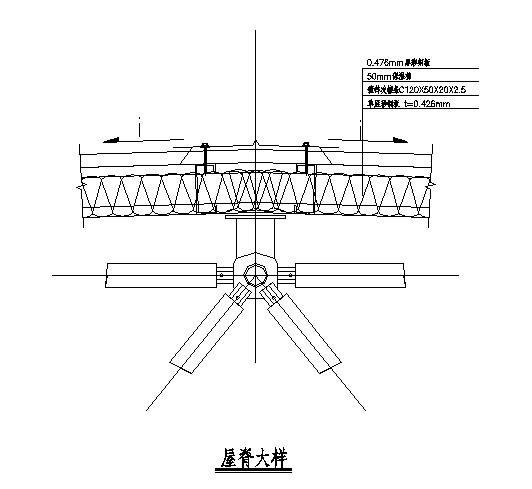

  • 螺栓球节点网架施工 - 1
    螺栓球节点网架施工 - 1

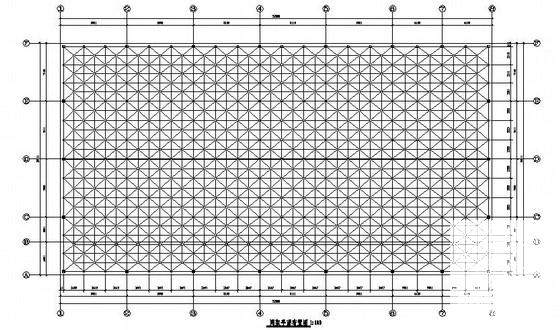

  • 螺栓球节点网架施工 - 2
    螺栓球节点网架施工 - 2

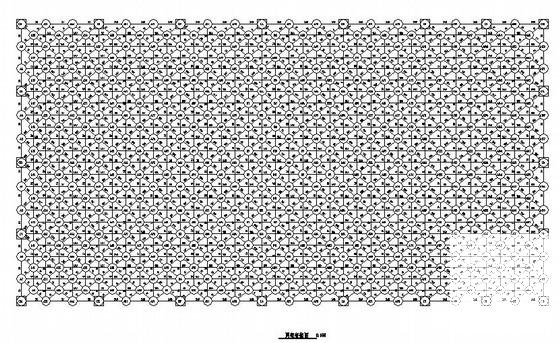

  • 螺栓球节点网架施工 - 3
    螺栓球节点网架施工 - 3

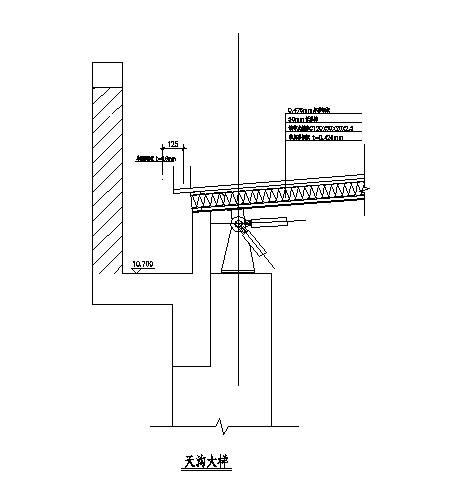

  • 螺栓球节点网架施工 - 4
    螺栓球节点网架施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
