银行14层办公楼给排水全套施工图纸

附件详情

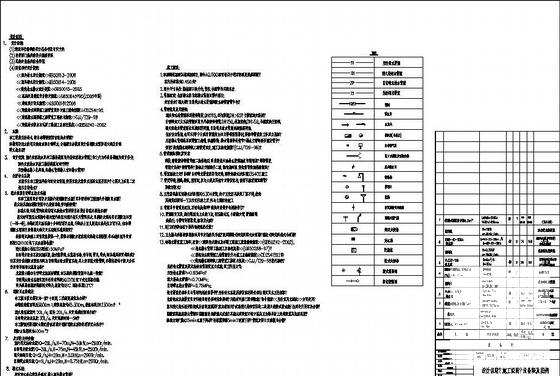

设计说明:
1. 设计依据:
(1)建设单位提供的设计任务书及有关文件.
(2)有关部门提供的设计基础资料.
(3)其他专业提供的条件图.
(4)国家现行设计规范:
<>GB50013-2006
<>GB50014-2006
<>GB50015-2003
<>GB50045－95(版)
<>GB50016－2006
<>CECS41:92
<>CJJ/T29-98
<>GB50242-2002
2. 水源:
该项目的生活给水,接自本楼附近的市政给水管道。 本楼消防给水的消火栓给水和自动喷水,分别接自该楼原设计的消防水泵房消火栓及自动 喷水给水泵。
3. 设计范围:室内生活给水以该项目各建筑物外的生活给水管道2米之内为本次各栋室内设计任务;
室外生活给水以该工程的建筑红线为界。生活排水排入化粪池,经排水管道排入市政排水管网。
4. 生活给水系统:
水源引自该项目室外的市政给水管道,按要求的水量和水压将水送至用户，七楼以上采用二次加压自动给水。
5. 消火栓和自动喷水给水系统:
6. 消防用水量确定:该项目为耐火等级为一级，十四层,二类高层建筑办公楼。
本楼的建筑面积为3800m2 ,建筑高度为45.300m,建筑体积为12300m3。
