14层商业办公楼给排水CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公, 商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：14层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：16张
设计年代：近代
地下室用途：商业, 设备用房
生活供水设计：生活给水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室内消火栓系统, 喷淋系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
供水分区：两区
排水体制：污废合流, 雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室内(L/S)：20
大样节点：水箱, 水泵, 泵房, 卫生间, 设备房布置

附件详情

设计说明
主要材料表
地下一层平面图
潜污泵透视图剖视图
底层平面图
底层自喷平面
二层平面图
三层平面图
四层平面图
五-十二层平面图
十三层平面图
屋顶平面图
水箱配管图
公厕、公卫平面及留孔图
自喷给水系统图
消火栓给水系统图
生活给水系统图
排水系统图

附件详情

该项目为14层商业办公楼，地下一层，地上14层，地下一层至地上三层为商场，地上四层至十四层为办公。该项目按二类高层建筑设防。一~五层直接由城市管网供水；六~十三层由生活水泵从地下生活蓄水池抽水入屋顶高位水箱，再由水箱向下供水。屋顶高位水箱有效容积为60立方，其中消防蓄水25立方，生活蓄水35立方。地下室消防蓄水池有效容积360立方，地下生活蓄水池有效容积60立方。
设计范围：室内给排水、消防系统的设计。水泵房、蓄水池设置于室外。

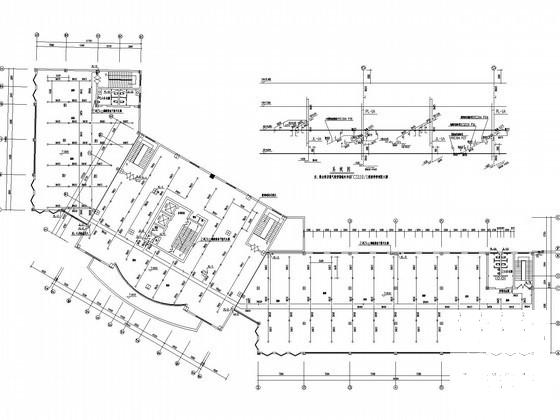

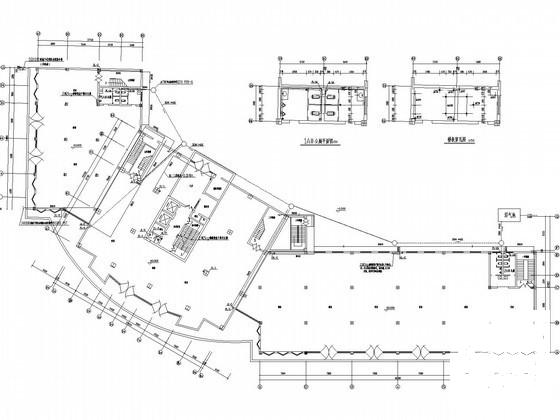

底层平面图

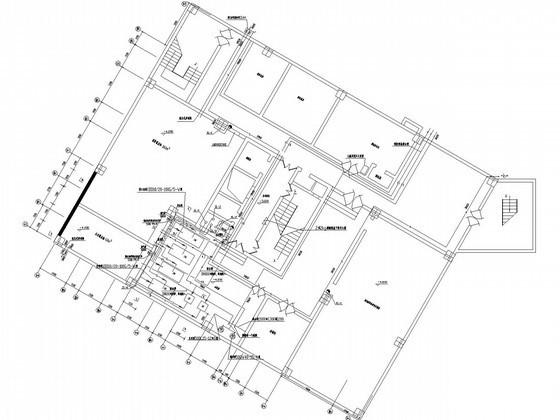

地下一层平面图

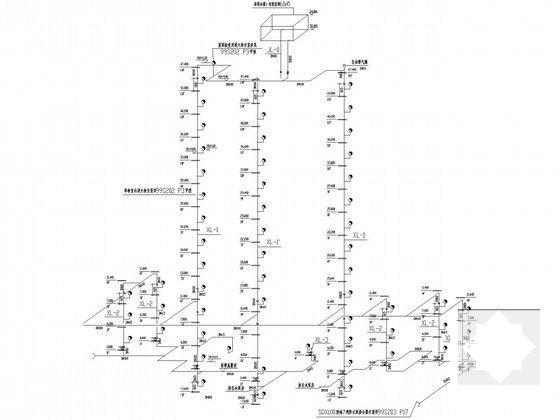

消火栓给水系统图

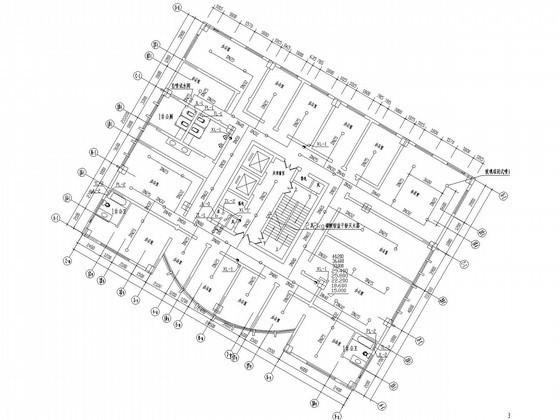

五-十二层平面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
