多层办公楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：9060.2平方米
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 项目所在地：河南
附件详情
建筑类别属多层公共建筑，设计内容包括生活给水系统、生活污水系统、雨水系统。地下室为自行车库及设备用房，一到六层为办公用房，建筑面积9060.2平方米，建筑总高度23.4米。
，共13张。
泵房大样图

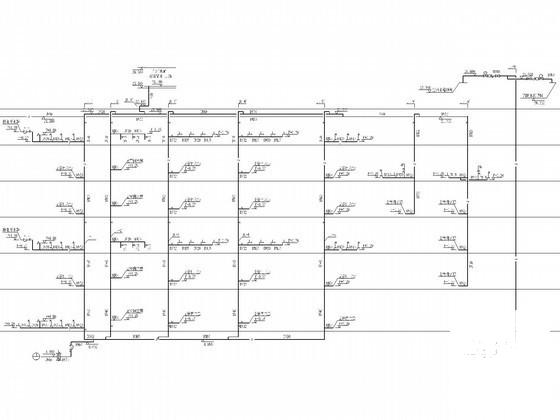

给水系统展开图

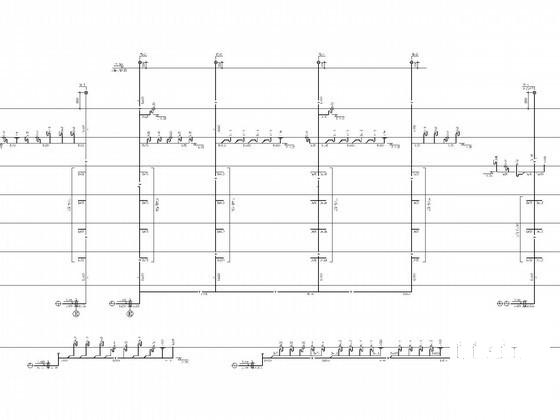

污水系统展开图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

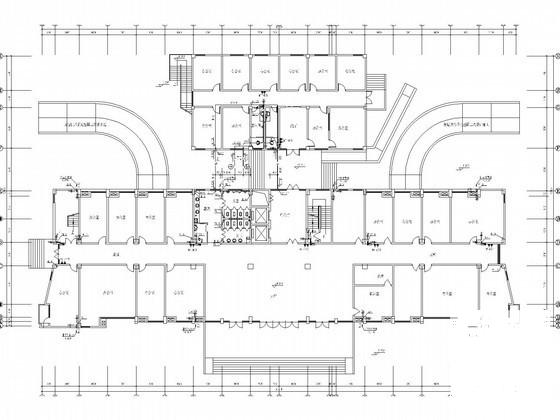

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.14 MB
- 收藏次数：0
-
文件名称：
附件-995859790805890705560.rar
