多层动力楼给排水施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计面积：4587平方米
  • 建筑地上层数：2层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统
  • 供水方式：市政供水
  • 排水体制：污废合流
  • 排水技术：重力排水
  • 雨水重现期：10年
  • 消火栓用水量室外(L/S)：30
  • 消火栓用水量室内(L/S)：10
  • 项目所在地：贵州
  • 设计详细说明：有
项目概要：
该项目为贵州凯里数据中心动力楼项目。本建筑地上2层，地下1层。本建筑总建筑面积4587平方米，建筑高度 13.95米，为丙类厂房

设计范围：
该资料范围包括本建筑内的给水排水系统、室内消火栓系统及气体灭火系统。
室外给排水及室外消防设计由甲方另行委托。

部分图纸展示：

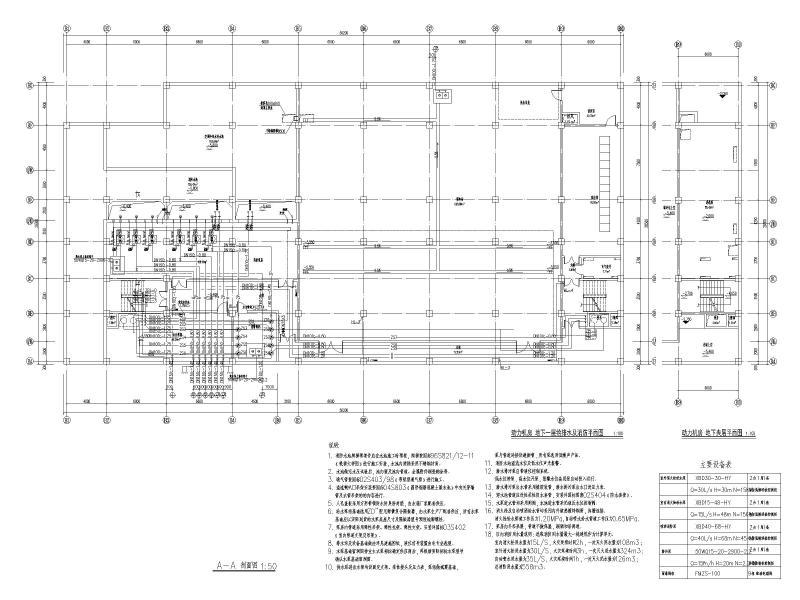

地下一层给排水及消防平面图
一层给排水及消防平面图

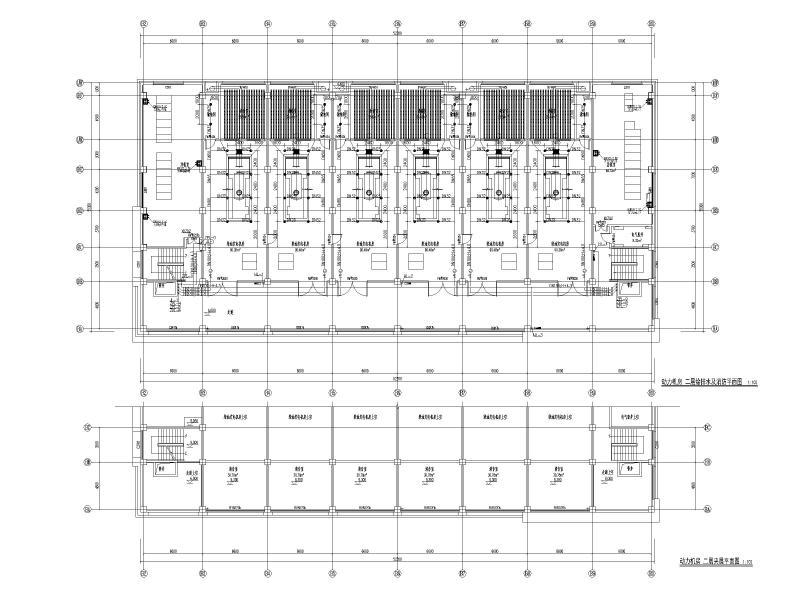

二层给排水及消防平面图

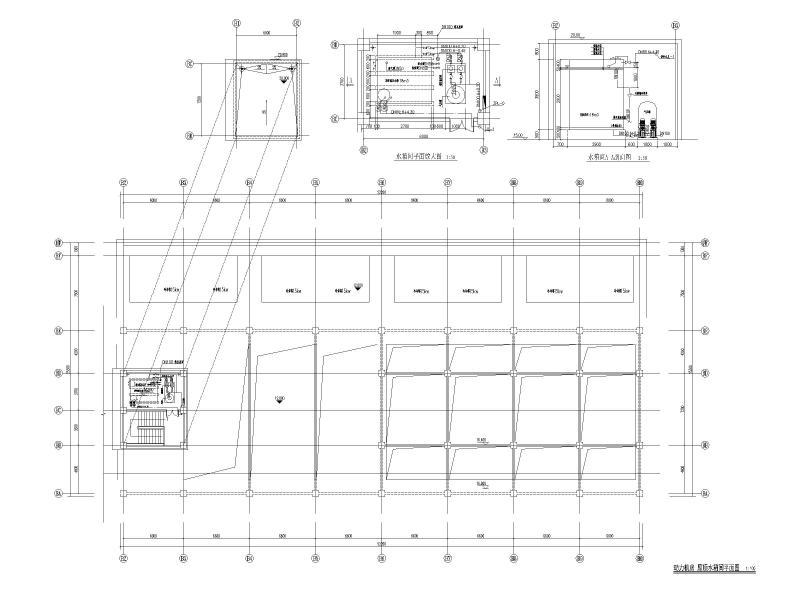

屋顶水箱间平面图

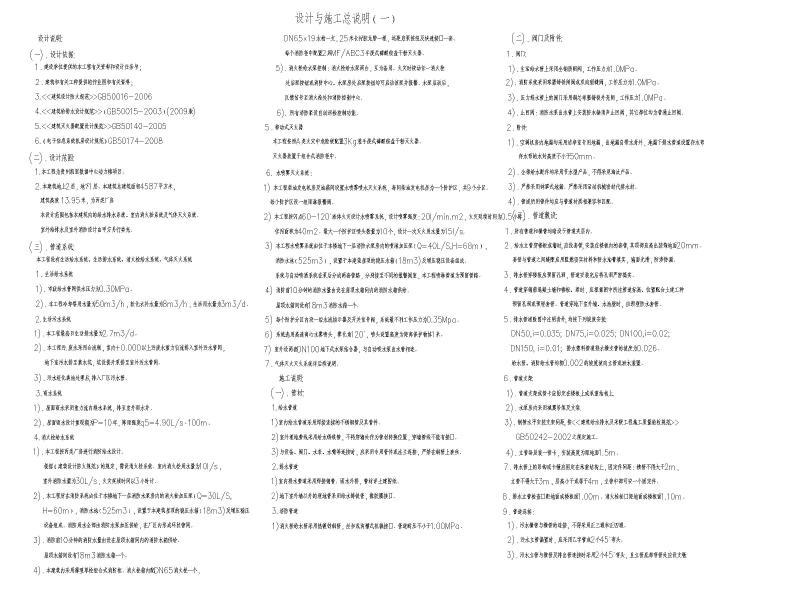

设计与施工总说明（一）
消防系统原理图



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 给排水施工图纸 - 1
    给排水施工图纸 - 1
  • 给排水施工图纸 - 2
    给排水施工图纸 - 2
  • 给排水施工图纸 - 3
    给排水施工图纸 - 3
  • 给排水施工图纸 - 4
    给排水施工图纸 - 4
  • 给排水施工图纸 - 5
    给排水施工图纸 - 5
  • 给排水施工图纸 - 6
    给排水施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
