小区多层住宅给排水CAD施工方案图纸
- 设计说明：有
- 建筑类别：住宅
- 建筑高度：多层建筑
- 地上层数： 4层
- 图纸设计深度：施工图
- 参考图纸：15张
- 图纸年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 供水方式：市政供水
- 大样节点：卫生间
附件详情
施工说明：
1、管道安装高程：除特殊说明外，给水管以管中心计，排水管以管内底计。
2、尺寸单位：除特殊说明外，标高为米，其余为毫米。
3、给排水管道穿过现浇板、屋顶、剪力墙、柱子等处，均应预埋套管，有防水要求处应焊有防水套管。套管尺寸给水管一般比安装管大二档，排水管一般比安装管大一档……
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

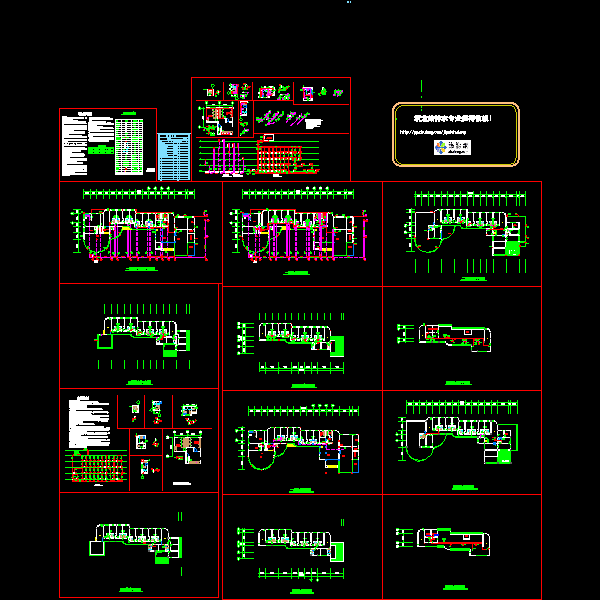

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.74 MB
- 收藏次数：0
-
文件名称：
附件-995787570786506867.rar
