6层办公楼给排水施工图纸
- 设计详细说明：有
- 建筑类别：办公建筑
- 建筑层数：多层建筑
- 建筑高度：23.25m
- 地上楼层：6层
- 地下楼层：0层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给水系统,污水排水系统,雨水排水系统,消火栓系统,喷淋系统
- 地下室：无
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 1、说明书及主要材料表 资料目录

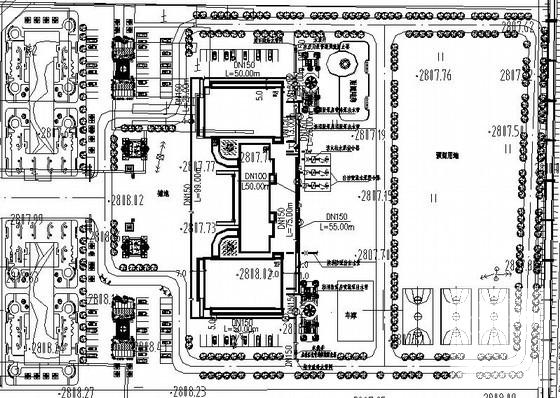

- 2、给水及消防总 平面布置图
- 3、排水及雨水总平面布置图
- 4、给排水、自动喷淋及消防平面布置图
- 5、给排水及雨水系统图
- 6、消火栓、自动喷淋系统图
- 7、消防水箱平面、剖面图
- 8、泵房平面图及剖面图
附件详情
该项目共六层，总建筑高度为23.25m。该项目生活及消防用水水源取自市政给水管网，生活给水由室外市政管网供给。室外消防给水由市政给水管网供给,室内消防给水由室外消防水池供给。生活污水经化粪池处理后，就近排入市政污水管网。

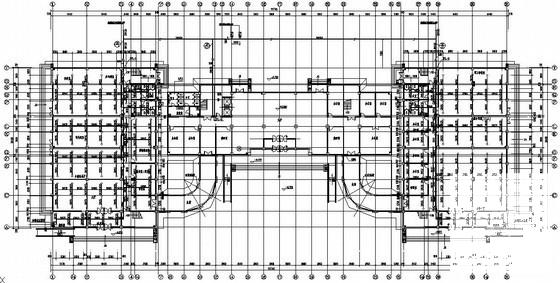

一层自动喷淋平面布置图

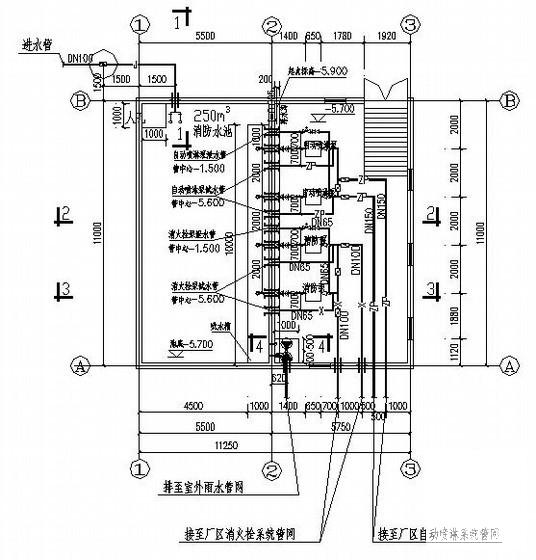

泵房平面图

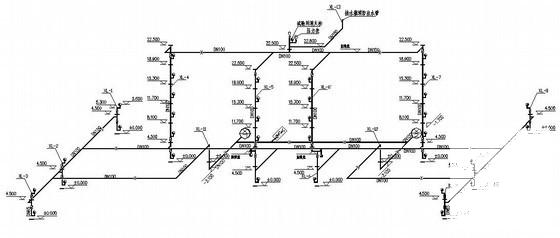

消防系统 图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
办公楼给排水图纸 - 1 -
办公楼给排水图纸 - 2 -
办公楼给排水图纸 - 3 -
办公楼给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
