4层美术学院美术馆给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育建筑
  • 建筑层数:多层建筑
  • 建筑设计面积:23704.71平方米
  • 建筑高度:22m
  • 地上楼层:4层
  • 设计阶段:施工图设计
  • 供水方式:市政供水, 高位水箱
  • 供水分区:无
  • 设计内容:给水系统, 污水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
  • 地下室:无
  • 设置场所火灾危险等级:中危险级Ⅰ级
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 建筑给水排水工程设计施工总说明(一)
  • 建筑给水排水工程设计施工总说明(二)
  • 给排水总平面图
  • 水力计算表
  • 设备及主要材料表
  • 给排水系统原理图
  • 消防系统 原理图
  • 一层平面图(一)
  • 一层平面图(二)
  • 二层平面图(一)
  • 二层平面图(二)
  • 三层平面图(一)
  • 三层平面图(二)
  • 四层平面图(一)
  • 四层平面图(二)
  • 屋面层平面图
  • 消防泵房大样图
  • 卫生间大样图一
  • 卫生间大样图二
  • 水管井、集水坑及水箱间大样图

附件详情

该项目占地面积为:24622.51平方米。是一栋四层的展览建筑。美术馆高度为22米。建筑地上4层,无地下室,主要房间为展览大厅,有少量的办公室、多功能厅、库房、设备用房等。
计设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、湿式自动喷水灭火系统。
总建筑设计面积:23704.71m2。设计.
图纸共20张

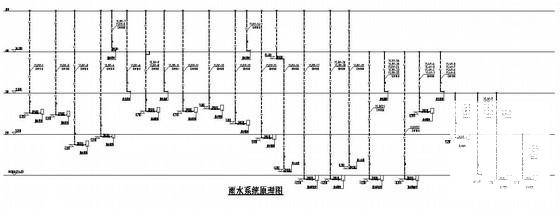

雨水系统原理图

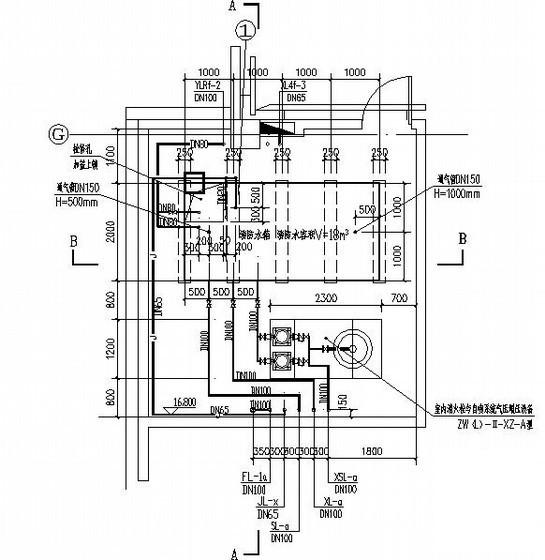

水箱大样图

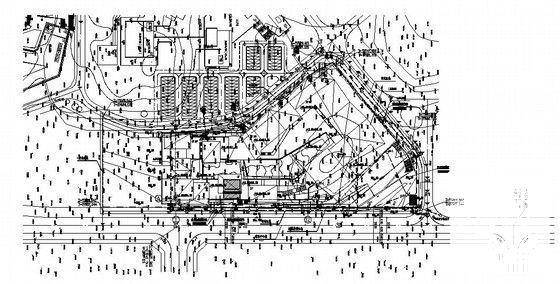

给排水总图

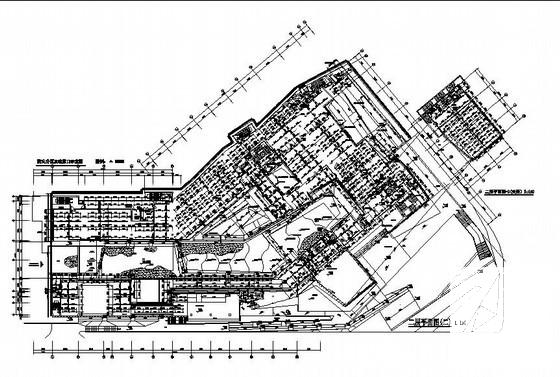

平面分布图

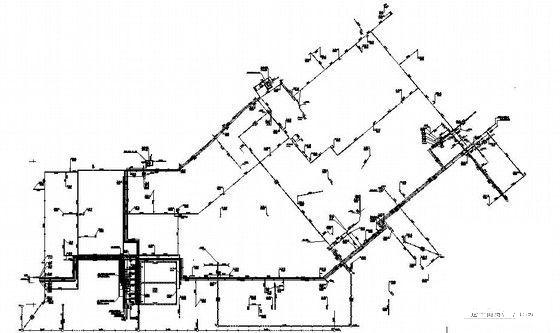

消火栓系统原理图

卫生间大样图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 4层美术学院美术馆给排水CAD施工图纸 - 1
    第 1 张图
  • 4层美术学院美术馆给排水CAD施工图纸 - 2
    第 2 张图
  • 4层美术学院美术馆给排水CAD施工图纸 - 3
    第 3 张图
  • 4层美术学院美术馆给排水CAD施工图纸 - 4
    第 4 张图
  • 4层美术学院美术馆给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
