3层知名美术馆全套电气施工图纸

资料简介
赚取积分

建筑类别：文化,其他
建筑高度类型：单层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：31550平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
地下室用途：人防,车库,其它
负荷等级：三级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
项目所在地：浙江
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷
弱电设计：火灾自动报警系统 ,广播系统

附件详情

1、电气设计说明
2、配电箱系统图
3、干线系统图
4、变电所高压配电系统图
5、火灾自动报警及联动控制系统图
6、照明平面图
7、动力干线平面图
8、消防平面图
9、屋顶防雷平面图
10、等电位联结平面图
11、基础接地平面图
12、变电所平剖面图
13、人防工事电缆进出密闭门处理说明
14、电气总平面图

附件详情

该附件为知名美术馆全套电气施工图纸，共44张。
项目概要：总建筑面积约31550平方米。地下一层，地上三层。该项目属于一类公共建筑，建筑主体高度18m。人防工程为六级，平战结合。
设计范围：10/0.4kV变配电系统；电力配电系统；照明系统；建筑物防雷、接地系统及安全措施；人防工程；火灾自动报警及消防联动控制系统。
......
，总共44张。

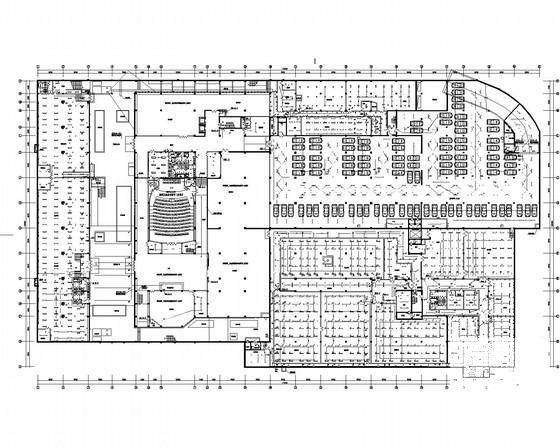

地下一层消防平面图

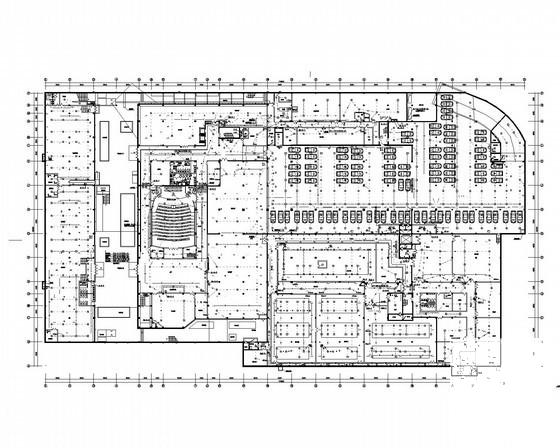

地下一层照明平面图

一层动力干线平面图

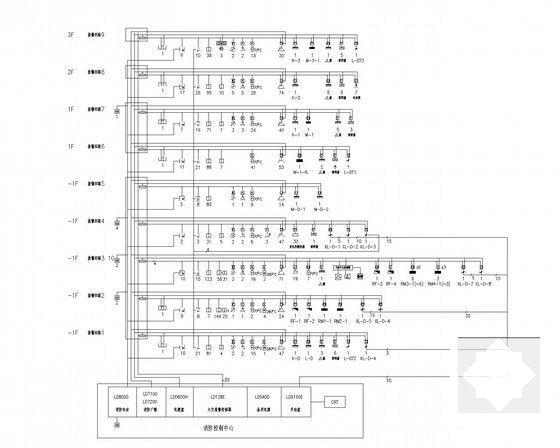

火灾自动报警及联动控制系统图

配电箱系统图（八）

变电所低压配电系统图(一)

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
