6层知名酒店电气CAD施工图纸

• 建筑类别：酒店

• 建筑高度类型：多层建筑

• 建筑设计结构形式：钢筋混凝土结构

• 建筑地上层数：6层

• 图纸设计深度：施工图

• 参考图纸：19张

• 设计年代：近代

• 负荷等级：三级

• 防雷等级：第三类

• 接地方式：TN-C-S

• 项目所在地：上海

• 强电设计： 供配电系统 ,低压配电,电气照明

• 弱电设计：视频监控系统,综合布线系统,有线电视和卫星接收系统

附件详情

• 1、电气设计说明

• 2、低压配电干线及总配图

• 3、配电系统图

• 4、综合布线系统图

• 5、有线电视系统图

• 6、监控系统图

• 7、 弱电平面图

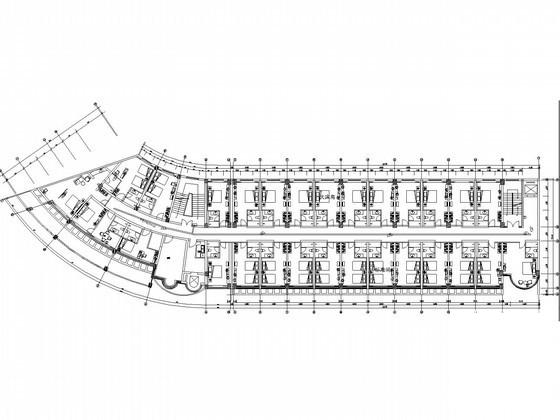

• 8、 照明平面图

• 9、插座平面图

附件详情

该项目位于上海，是一多层酒店改造工程，地上六层，主要功能为客房。
设计范围包括照明系统；配电系统；防雷接地系统；综合布线系统；有线电视系统等。
该附件，总共19张。

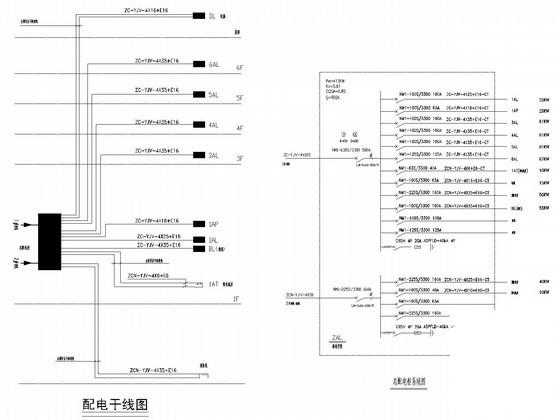

低压干线、总配图

电气系统图

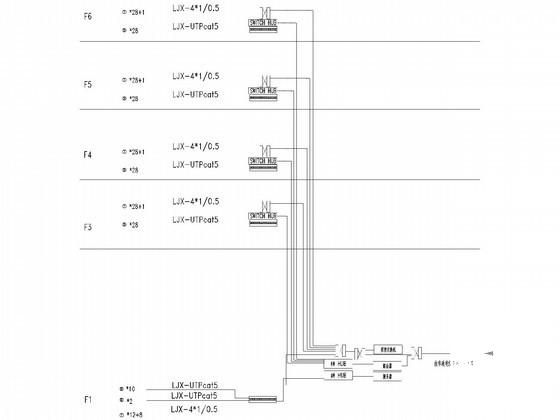

综合布线系统图
