15层知名直营全季酒店给排水CAD施工图纸

附件详情

项目概要
该项目位于上海，此建筑物为汉庭全季装修工程，装修建筑面积约6850平方米。酒店大堂位于一层，四层至十四层为客房，共计153套。
一、给水系统
1 给水水源：由大楼引入给水管，压力P=0.30~0.40MPa。
2 冷水系统：原有管网接入，最高日用水量为50m3/d，最大时用水量为18m3/h（含生活热水）。
3 热水系统：锅炉热水，高温水箱12T。管网为上给式，热水管径为De110，最高日用水量为18m3/d，最大时用水为5m3/h。

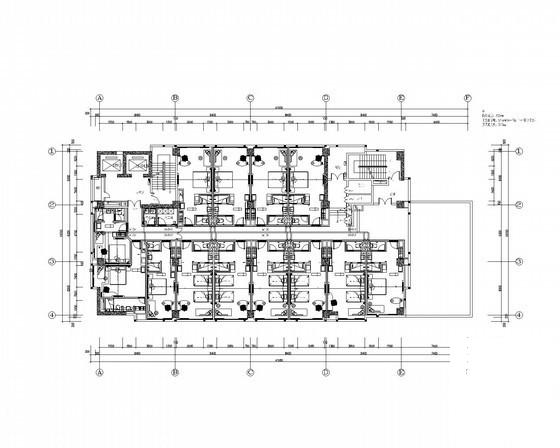

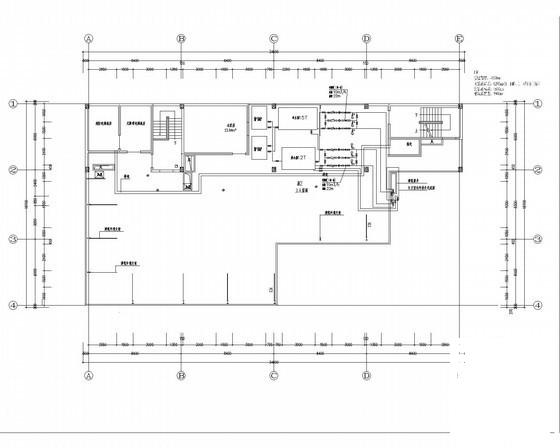

4 水箱：高温水箱12T,冷水水箱15T。水箱材质均为钢板内衬1.0mm不锈钢。水箱保温材料选用泡沫橡胶，厚度50mm 。

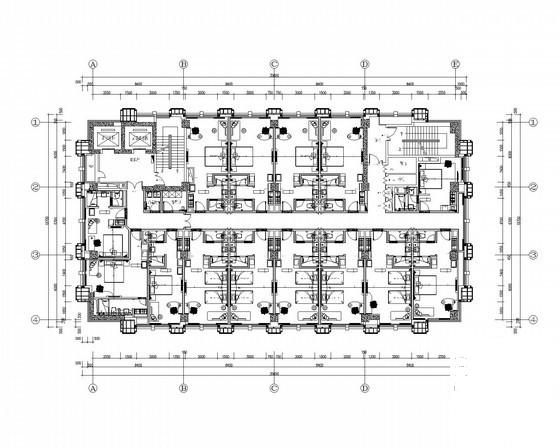

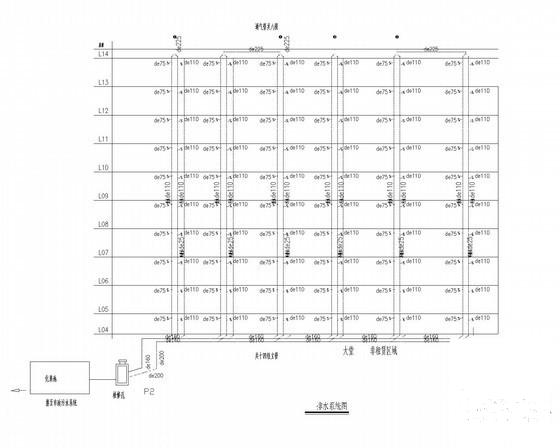

二、排水系统
1 污废水经过化粪池处理后，排至市政污水管网。
2 排水管道其管径以De表示，排水支管均按坡度i=0.026设计,
横管坡度:de50(i=0.025) de75(i=0.015)
de110(i=0.012) de160(i=0.007)
3 排水立管在五层及最高层设检查口，检查口中心离地1.0m。
4 排水管三通应采用顺水三通和45°斜三通，转弯处宜采用90°门弯，立管与排出管的连接处宜采用两个45°弯头。
5 排水立管及长度大于2m且无汇合管件的直线管段上应设伸缩节，
6 伸顶通气管的通气帽高出屋面大于0.5米，在上人屋面高出2.0米。具体设置按有关技术规程执行。
，共35张。
