32层知名酒店给排水CAD施工图纸(中水系统压力排水)

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:32层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:71张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房,其它
  • 生活供水设计:生活给水系统,中水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,分区供水,高位水箱供水
  • 供水分区:四区
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水,压力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:压力排水
  • 大样节点:水箱,泵房,厨房,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:山西

附件详情

  • 图纸设计说明
  • 地下三层给排水 消火栓管道 平面布置图
  • 地下二层给排水 消火栓管道平面布置图
  • 地下一层给排水 消火栓管道平面布置图
  • 酒店一层给排水 消火栓管道平面布置图
  • 酒店二层给排水 消火栓管道平面布置图
  • 酒店三层给排水 消火栓管道平面布置图
  • 酒店四层给排水 消火栓管道平面布置图
  • 酒店五层给排水 消火栓管道平面布置图
  • 酒店六层给排水 消火栓管道平面布置图
  • 酒店七层给排水 消火栓管道平面布置图
  • 酒店八层给排水 消火栓管道平面布置图
  • 九层(低区避难层)给排水 消防管道平面布置图
  • 十~十二层(客房层)给排水 消火栓管道平面布置图
  • 十三~十六层(客房层)给排水 消火栓管道平面布置图
  • 十七~二十层(客房层)给排水 消火栓管道平面布置图
  • 二十一~二十二层(客房层)给排水 消火栓管道平面布置图
  • 二十三层(客房层)给排水 消火栓管道平面布置图
  • 二十四层(高区避难层)给排水 消防管道平面布置图
  • 二十五~二十八层(客房层)给排水 消火栓管道平面布置图
  • 二十九~三十层(客房层)给排水 消火栓管道平面布置图
  • 三十一层(总统套层)给排水 消火栓管道平面布置图
  • 三十二层(行政酒廊层)给排水 消火栓管道平面布置图
  • 屋面雨水排水平面图
  • 地下三层自动喷淋管道平面布置图
  • 地下二层自动喷淋管道平面布置图
  • 地下一层自动喷淋管道平面布置图
  • 酒店一层自动喷淋管道平面布置图
  • 酒店二层自动喷淋管道平面布置图
  • 酒店三层自动喷淋管道平面布置图
  • 酒店四层自动喷淋管道平面布置图
  • 酒店五层自动喷淋管道平面布置图
  • 酒店六层自动喷淋管道平面布置图
  • 酒店七层自动喷淋管道平面布置图
  • 酒店八层自动喷淋管道平面布置图
  • 九层(低区避难层)中水管道平面布置图
  • 十~十二层(客房层)自动喷淋管道平面布置图
  • 十三~十六层(客房层)自动喷淋管道平面布置图
  • 十七~二十层(客房层)自动喷淋管道平面布置图
  • 二十一~二十三层(客房层)自动喷淋管道平面布置图
  • 二十四层(高区避难层)中水管道平面布置图
  • 二十五~二十八层(客房层)自动喷淋管道平面布置图
  • 二十九~三十层(客房层)自动喷淋管道平面布置图
  • 三十一层(总统套层)自动喷淋管道平面布置图
  • 三十二层(行政酒廊层)自动喷淋管道平面布置图
  • 自动喷淋给水系统原理展开图
  • 低 中 高区生活给水系统原理展开图
  • 中水系统原理展开图
  • 消火栓给水系统原理展开图
  • 低 中 高区生活给水系统原理展开图
  • 排水系统原理展开图
  • 屋面雨水排水系统原理展开图
  • 压力排水系统原理展开图
  • 卫生间大样图
  • 低区避难层管道系统图
  • 地下水泵房管道平面布置图
  • 高区避难层管道系统图
  • 地下水泵房基础平面布置图

附件详情

项目概要:该项目位于山西,地下三层,地上三十二层。地下三层为车库和设备用房,层高3.9米;地下二层为车库和设备用房,层高3.9米;地下一层为车库.设备用房和酒店配套设施附属用房,1#.2#楼部分层高5.8米,其余层高3.9米;1#楼一层为酒店大厅,大堂吧,酒店商业,酒店附属用房和设备用房,层高5.4米;二层为餐饮和设备用房,层高高5.0米;三层为大小宴会厅,层高5.0米;四层为休闲娱乐(KTV和酒吧),层高为5.0米;五层为餐饮包间,层高5.0米;六层为会议中心,层高7.2米;七、八层为游泳,洗浴,健身,美容,层高5.0米;九层为避难层兼设备层,层高3.3米;九-二十三为客房,层高4.05米;二十四层为避难层兼设备层,层高3.3米;二十五层-三十层为客房层,层高4.05米;三十一层为总统套房,层高4.90米;三十二层为行政酒廊层,层高4.90米;顶层为电梯机房和消防水箱,电梯机房层高为4.9米,水箱间层高3.6米.2#楼一层为铺,层高5.0米;二层为商铺,层高为4.5米;三-六层为酒店内部人员办公和活动室,每层层高3.6米,七层为酒店内部人员办公和大活动室,层高为3.6米顶层为电梯机房层,层高4.5米.建筑类别:1#楼为一类超高层民用公共建筑,2#楼二类民用公共建筑;设计使用年限:50年;建筑耐火等级:一级。抗震设防烈度:8度。
设计范围:室内生活给水系统、室内生活热水系统、室内生活排水系统、室内生活中水系统、消火栓给水系统、 自动喷淋给水系统、建筑灭火器配置。
,共计71张图纸


酒店八层自动喷淋管道平面布置图

地下三层自动喷淋管道平面布置图

低区避难层管道平面布置图

低区避难层管道系统图

卫生间大样图

压力排水系统原理展开图

低 中 高区生活给水系统原理展开图

消火栓给水系统原理展开图一

中水系统原理展开图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

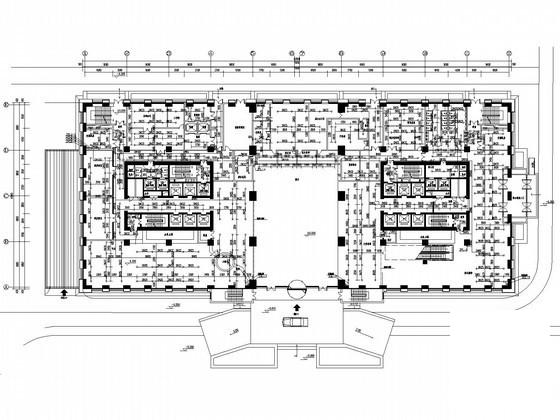

  • 32层知名酒店给排水CAD施工图纸(中水系统压力排水) - 1
    第 1 张图

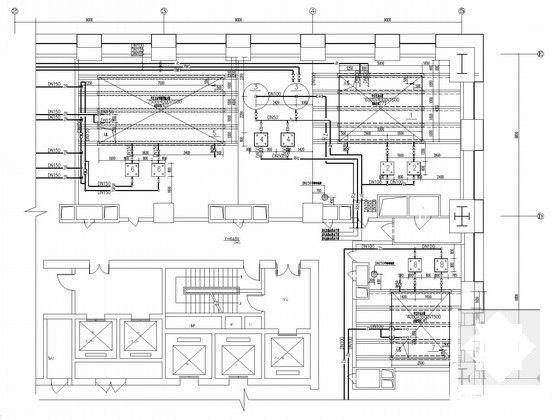

  • 32层知名酒店给排水CAD施工图纸(中水系统压力排水) - 2
    第 2 张图

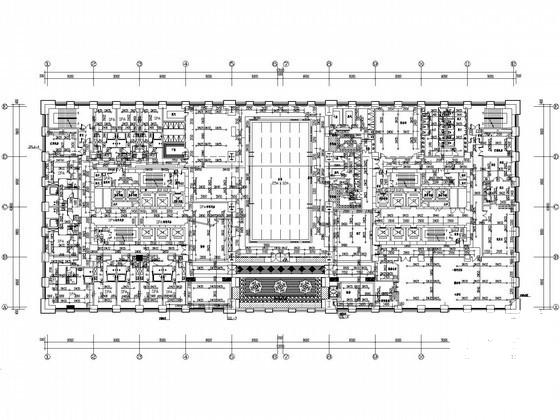

  • 32层知名酒店给排水CAD施工图纸(中水系统压力排水) - 3
    第 3 张图

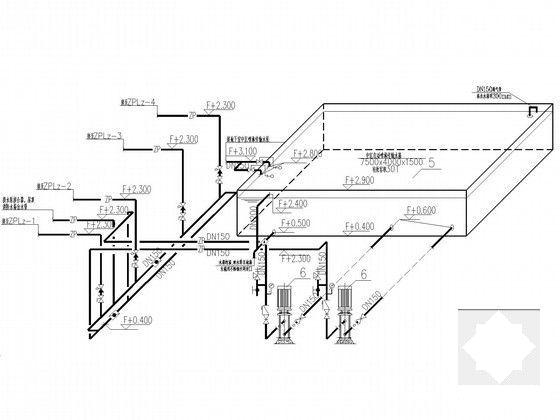

  • 32层知名酒店给排水CAD施工图纸(中水系统压力排水) - 4
    第 4 张图

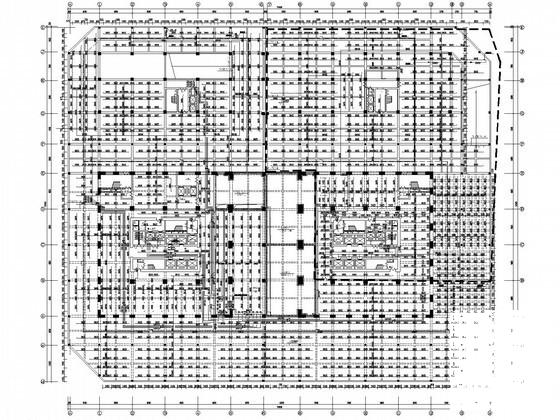

  • 32层知名酒店给排水CAD施工图纸(中水系统压力排水) - 5
    第 5 张图
  • 32层知名酒店给排水CAD施工图纸(中水系统压力排水) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
