8层办公楼给排水CAD施工图纸（压力排水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑地上层数：8层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：38张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,预作用系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水,无负压供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
特殊系统：压力排水
大样节点：水箱,泵房,卫生间,集水坑,阀门管件,设备房布置

附件详情

设计说明

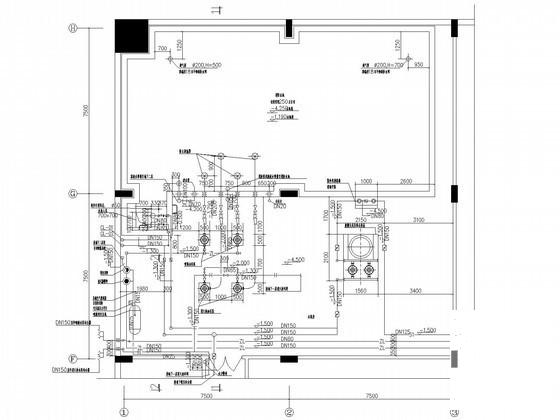

水泵房详图
卫生间给排水详图
地下二层给排水消防平面图
地下一层给排水消防平面图
给排水消防平面图
消火栓系统原理图
雨水、污水系统原理图
喷淋系统原理图
生活给水系统原理图

附件详情

该项目为8层办公楼，本项工程设计范围包括建筑内的给排水工程和消防工程设计.设有生活给水系统,生活排水系统,室内消火栓系统及自动喷洒灭火系统.该项目地下二层为地下车库。该项目生活给水分高低二个区,低区为地下二层至二层,高区为三层至屋顶.低区采用市政供水,高区由设在地下一层水泵房内的胶囊无负压变频调速供水装置供给.
，共38张图。

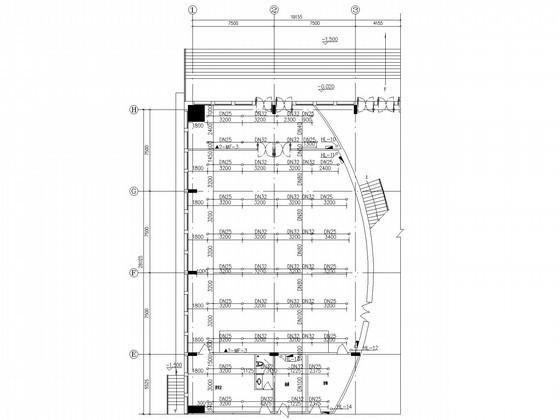

一层给排水消防平面图（一）

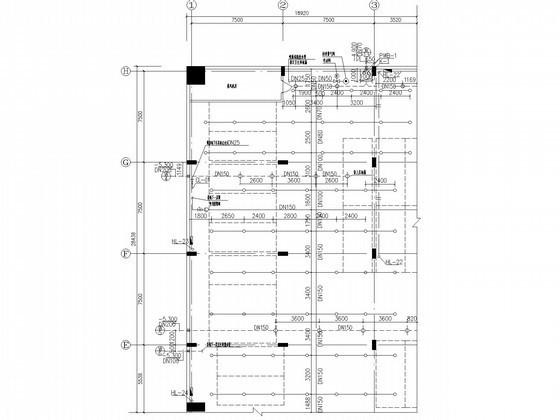

地下二层给排水消防平面图（一）

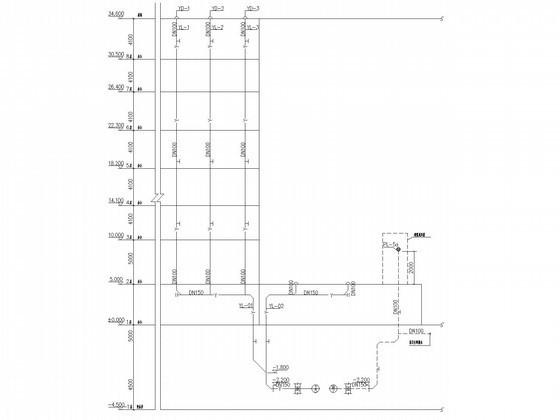

雨水、污水系统原理图(一)

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
