17层住宅楼给排水CAD施工图纸(压力排水)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:17层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,气压水罐
  • 供水方式:市政供水,无负压供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水,压力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:安徽

附件详情

  • 给排水设计施工通用说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四-十五层给排水平面图、十六层给排水平面图
  • 十七层给排水平面图、屋顶层给排水平面图
  • 一层自喷平面图
  • 二层自喷平面图
  • 标准层自喷平面图
  • 给水管道系统图、污废水管道系统展开图
  • 自动喷淋管道展开图、压力排水管道展开图
  • 雨水及阳台雨水管道系统展开图
  • 消火栓管道系统图

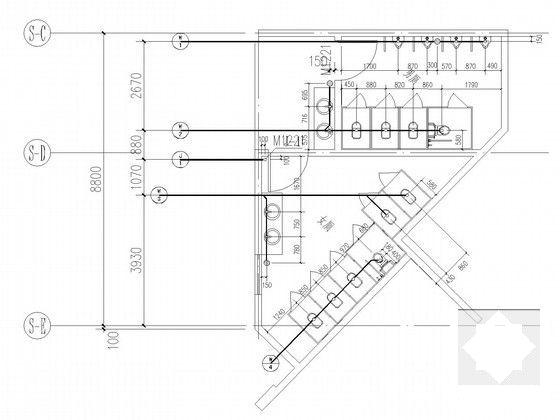

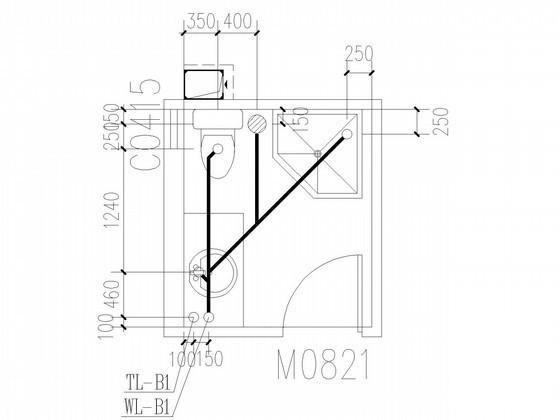

  • 厨卫大样图

附件详情

该项目位于安徽,是一栋安置住宅楼,建筑层数为地面17层,建筑高度为:51.3米;设计范围为:给水系统、排水系统、消火栓系统、自动喷淋系统;
,共计13页张图纸;

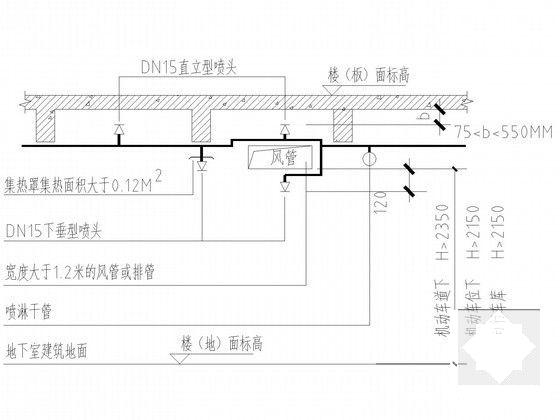

风管及次梁下喷头布檬疽馔?jpg



以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

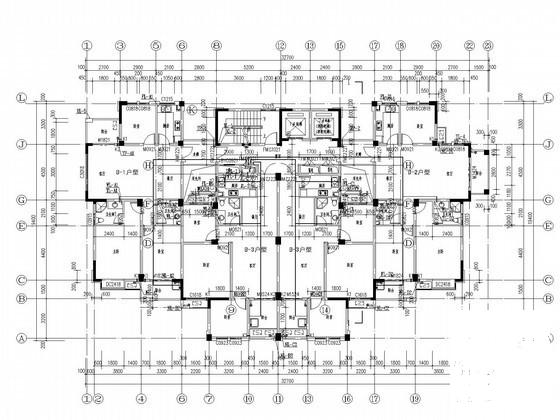

  • 17层住宅楼给排水CAD施工图纸(压力排水) - 1
    第 1 张图

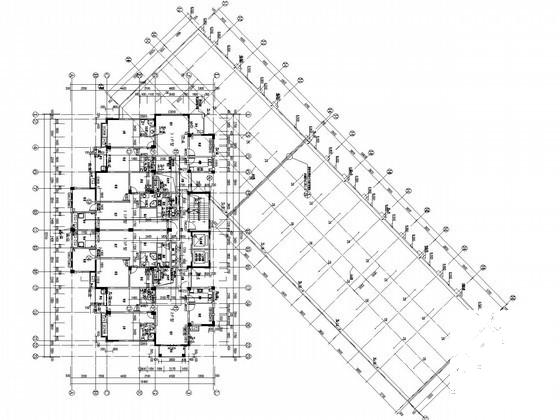

  • 17层住宅楼给排水CAD施工图纸(压力排水) - 2
    第 2 张图
  • 17层住宅楼给排水CAD施工图纸(压力排水) - 3
    第 3 张图
  • 17层住宅楼给排水CAD施工图纸(压力排水) - 4
    第 4 张图
  • 17层住宅楼给排水CAD施工图纸(压力排水) - 5
    第 5 张图
  • 17层住宅楼给排水CAD施工图纸(压力排水) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
