34层住宅楼给排水CAD施工图纸（压力排水）(地下室平面图)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：34层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
地下室用途：设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废分流,雨污分流
排水技术：重力排水,压力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
特殊系统：压力排水
大样节点：卫生间,阀门管件
热水供应方式：集中热水供应

附件详情

给排水施工图设计说明
给水系统图
消火栓系统图
污水、废水系统图
废水、雨水、冷凝水系统图
地下室平面图
地下室夹层给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
十八层给排水平面图
十九层给排水平面图
四至十四层、二十至三十层给排水平面图
三十一至三十二层给排水平面图
三十三层给排水平面图
三十四层给排水平面图
机房层及大屋面给排水平面图
机房屋面给排水平面图
标准层管线大样图
标准层管线轴测图
卫生间大样图

附件详情

该项目为地上三十四层，地下一层，为普通住宅。给水管、生活热水管、消防管标高为管中标高；排水管标高为管内底标高。室内外高差为0.30m。该项目给水系统分为三个区，一至四层为一区，由市政管网直接供水，市政供水压力约为0.25MPa。五至十八层为二区，由小区加压泵站供水，五至十一层经减压阀减压后供给。十九至三十四层为三区，由小区加压泵站供水，十九至二十五层经减压阀减压后供给。减压阀采用可调式减压阀，型号为Y42X-10T。减压阀安装详见图集01SS105。
，共17张图。

三层给排水平面图

标准层管线大样图

污水、废水系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

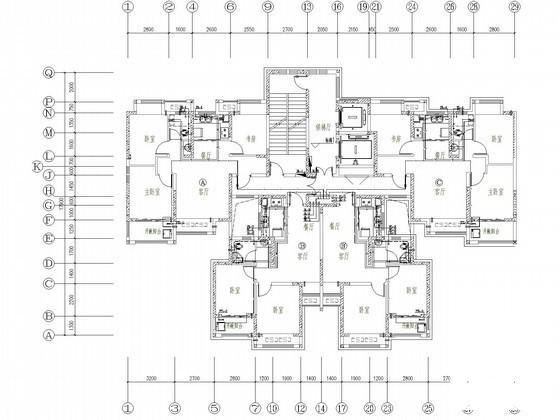

第 1 张图

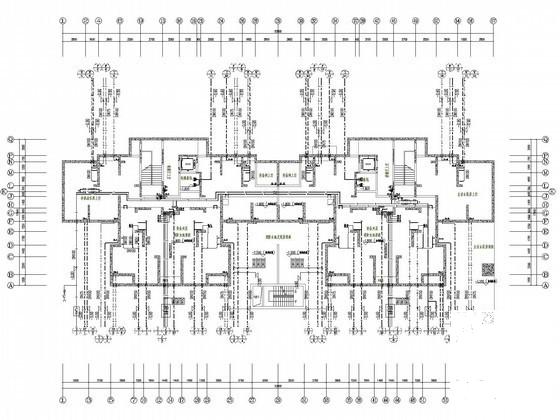

第 2 张图

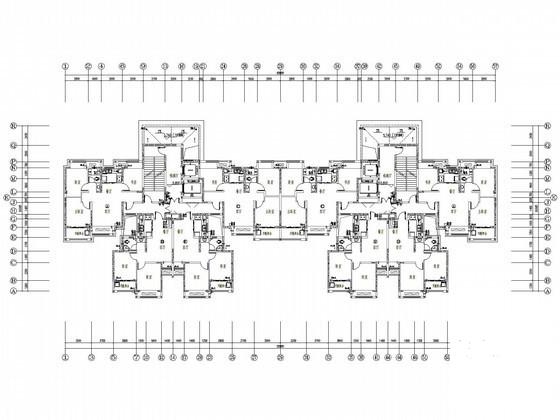

第 3 张图

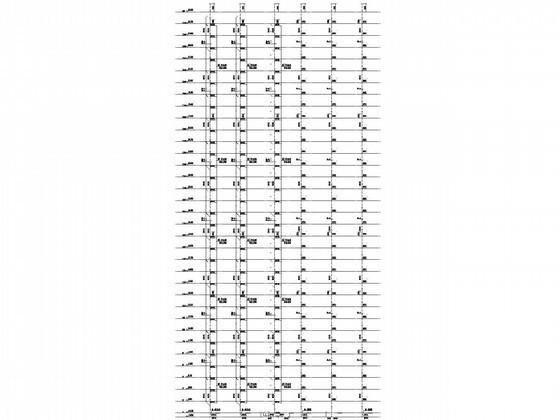

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
