医院分院地下室给排水施工图纸喷淋平面图及原理图

搜索更多资源
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：36178.77平方米
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：其它
  • 排水设计：污水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：40
  • 项目所在地：贵州
设计详细说明：
1、项目概要：该项目为 医院分院地下室 给排水施工图 ，总建筑面积36178.77平方米。建筑层数及建筑高度：该项目为地下室，建筑层数：地下2层；
2、设计内容：该资料包括项目的生活给排水系统、废水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、消防排水系统、建筑灭火器及小型给水排水构筑物。
部分图纸展示：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

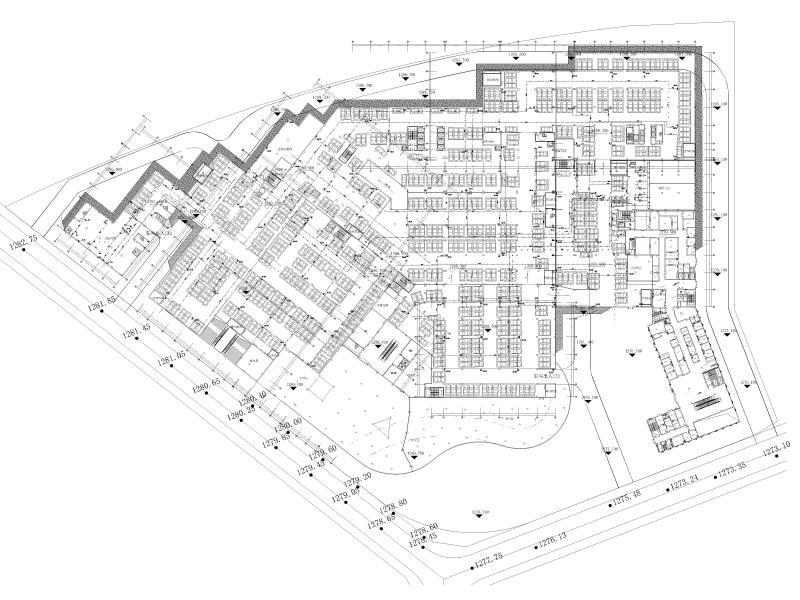

  • 负二层给排水平面图
    负二层给排水平面图

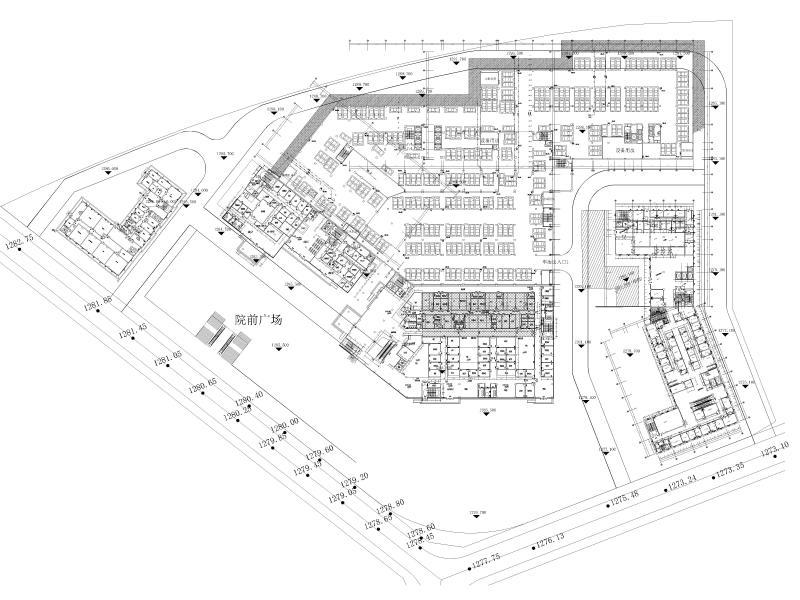

  • 负一层给排水平面图
    负一层给排水平面图

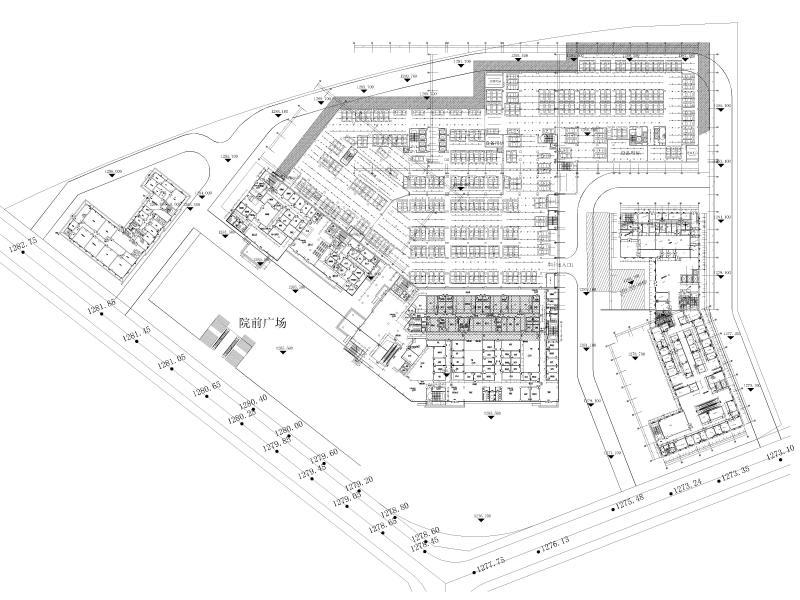

  • 负一层喷淋平面图
    负一层喷淋平面图

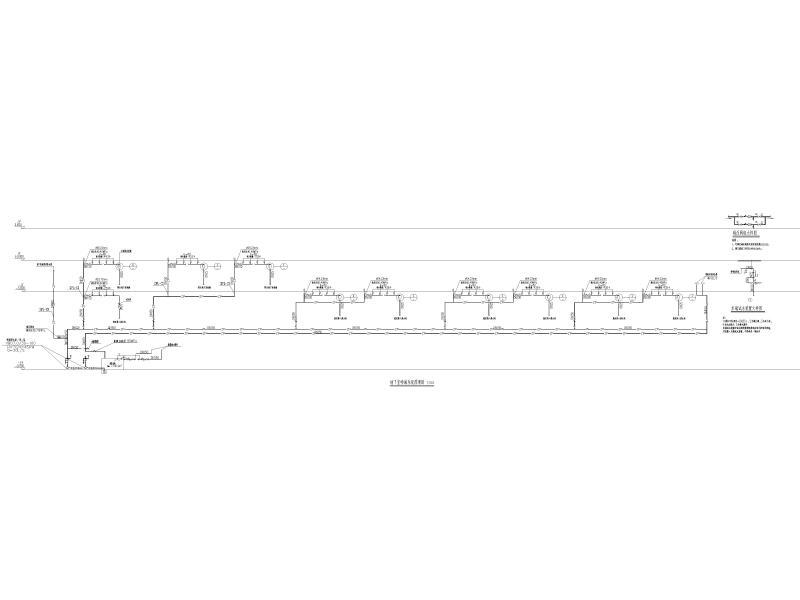

  • 地下室喷淋系统原理图
    地下室喷淋系统原理图
以上是部分截图，请下载附件后查看完整高清内容
