八万平米2层地下室给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：81964.1m平方米
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱,水池
- 供水方式：市政供水
- 供水分区：三区
- 排水体制：污废分流
- 排水技术：重力排水,压力排水
- 火灾危险等级：中危险级Ⅰ级
- 大样节点：水箱,泵房
- 项目所在地：四川
附件详情

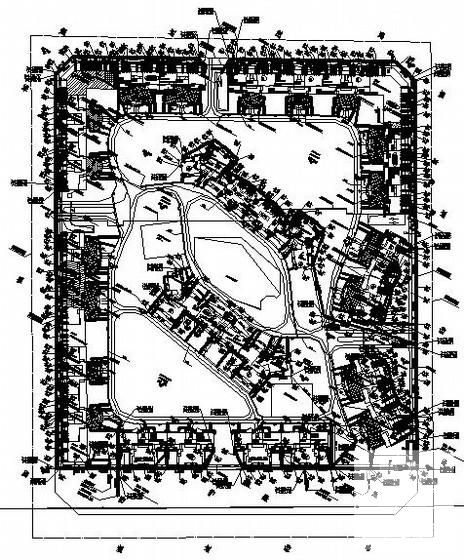

- 给排水平面图
- 消防平面图
- 生活泵房大样图、系统图
- 水箱间配管大样图、系统图
- 消防泵房大样图、系统图
- 消防水池大样图、系统图

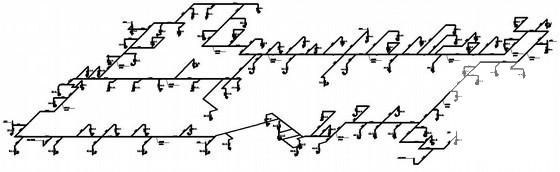

- 喷淋系统图
- 集水坑排水系统图
- 地下一层消火栓系统图
- 给水干管系统图
附件详情
该附件是大型地下室全套项目施工图纸，地下室建筑面积为81964.1m，地下两层，为Ⅰ类地下车库。设计范围：地下车库室内给排水系统、
消防系统
、建筑灭火器配置、集水坑排水系统。
出图时间为，15张图纸。
消火栓系统图

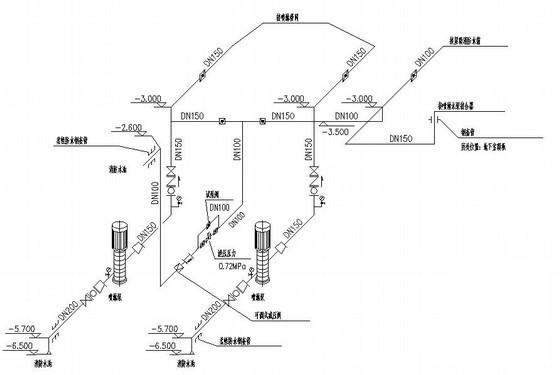

喷淋泵配管系统图

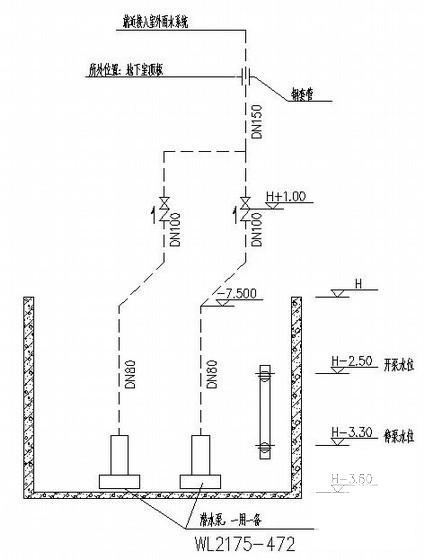

下沉广场雨水集水坑排水系统示意图
