3层商业建筑消防图纸(地下室消火栓)
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：19000平方米
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室内(L/S)：25
- 大样节点：泵房,卫生间,设备房布置
- 项目所在地：河南
附件详情
- 图样目录
- 设计总说明
- 图例
- 地下室自喷平面图
- 一层自喷平面图
- 二层自喷平面图
- 三层自喷平面图
- 地下室消火栓平面图
- 一层消火栓平面图
- 二层消火栓平面图
- 三层消火栓平面图
- 屋顶水箱平面图
- 自喷系统图
- 消火栓系统图
- 给排水系统图
- 泵房大样图
- 泵房剖面图
附件详情
该项目位于河南，是一栋商业建筑，建筑层数为三层，建筑高度为19.4米，建筑面积约19000平米；设计范围：给水系统、
消防系统
、
，共计14张图纸；

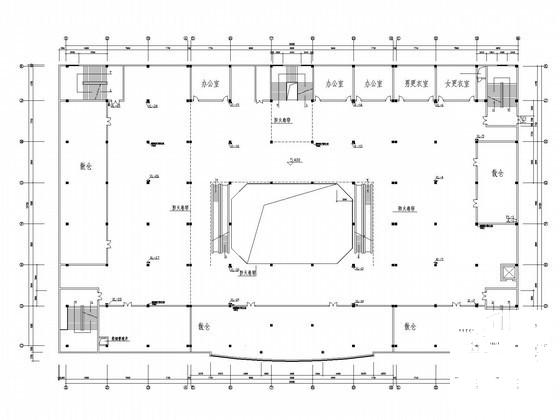

二层消火栓平面图

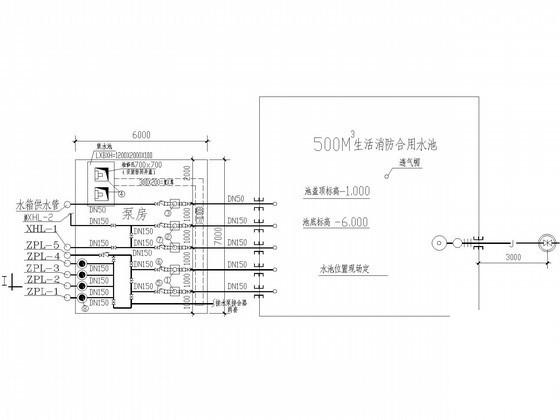

室外泵房消防水池

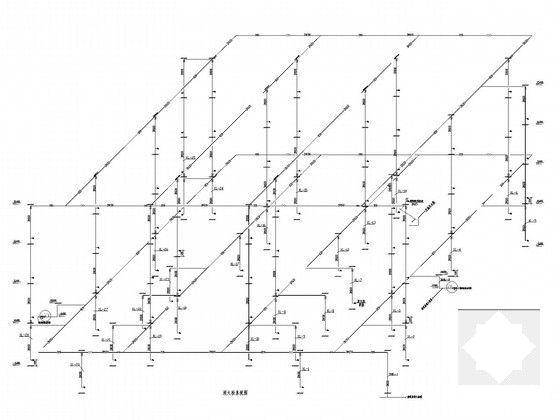

消火栓系统图

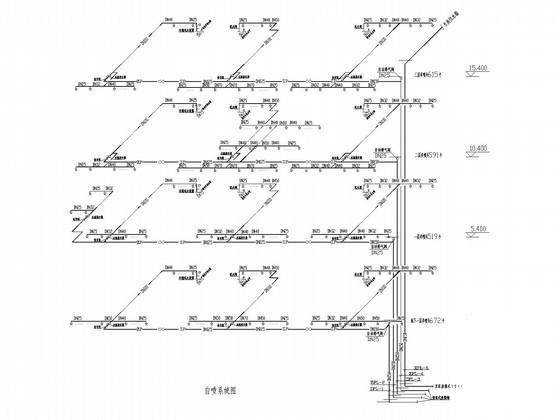

自喷系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
