360平米附属设备用房给排水消防设计图纸_给排水系统图和消防系统图

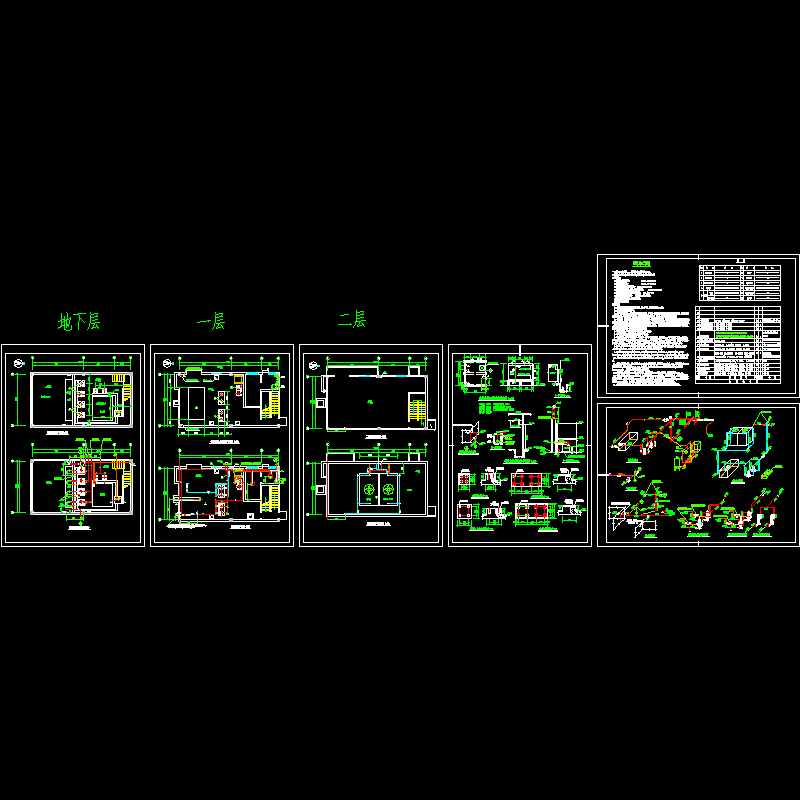

附件详情 一 项目概要：该项目为---附属设备房，建筑面积360m。 　　二 设计内容：制冷站,消防水池水泵房,生活给排水,建筑灭火器配置。 　　图纸内容包括：1.地下层设备平面图 2.地下层管道平面图 3.首层（制冷站）设备平面图 4.首层管道平面图 5.二层给排水平面图 6.屋面设备平管道面图 7.生活水箱配管图及基础图 8.消防水池溢流管示意图 9.冷却水循环泵基础 10.消火栓、自动喷洒加压泵 11.设计施工说明及设备材料表 12.冷冻水系统图 13.冷却水系统图 14.给水系统图 15.自动喷洒加压泵接管系统图 16.消火栓加压泵接管系统图 17.生活供水泵接管系统图
