八万平米39层五星级酒店给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：酒店
- 建筑高度类型：高层建筑
- 建筑设计面积：8万平方米
- 建筑地上层数：39层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：61张
- 设计年代：近代
- 地下室用途：商业,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：更多
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 雨水重现期：5年
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：泵房,卫生间
- 热水供应方式：集中热水供应
- 项目所在地：贵州
附件详情
- 资料目录
- 给排水设计说明
- 设备及主要材料表
- 地下层给排水，消防平面图
- 一层~三十九层给排水，消防平面图
- 屋面层给排水，消防平面图
- 机房层给排水，消防平面图
- 机房屋面排水平面图
- 地下层~三十九层喷淋平面图
- 屋面层喷淋平面图
- 生活给水系统原理图
- 热水系统原理图
- 消火栓给水系统原理图
- 湿式自动喷淋系统原理图
- 雨水系统原理图
- 污水系统原理图
- 裙楼生活给水系统图轴测图
- 裙楼热水系统图轴测图
- 地下室生活水泵房大样图
- 地下室消防水池，泵房大样图
- 十五层生活水泵房大样图
- 二十九层生活水泵房大样图
- 二十九层消防水泵房大样图
- 屋顶稳压泵房大样图
- 卫生间给排水大样
- 游泳池管道布置图
附件详情
本稿件为150米五星级酒店给排水施工图，工程为五星级酒店，总建筑面积约8万平方米，建筑高度150米。设计范围：室外和室内给水排水及
消防系统
。
，共61张图纸。

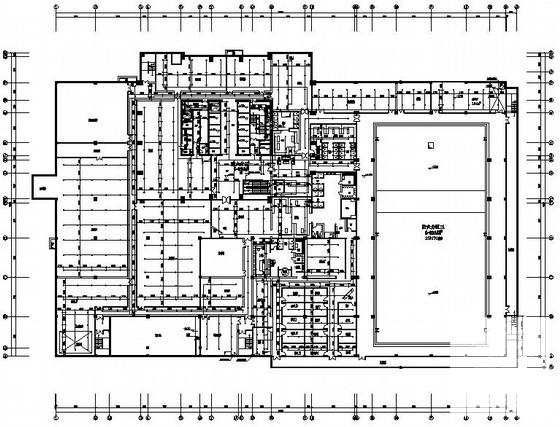

五～八层给排水，消防平面图
地下室水泵房管道布置平面图

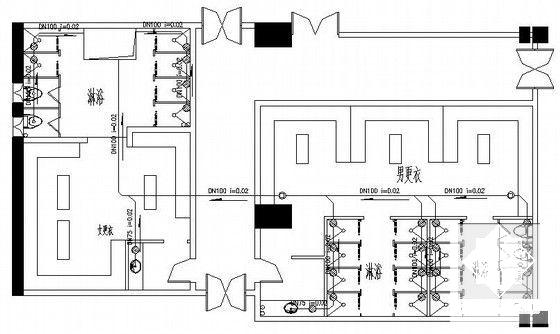

地下室卫生间一排水平面图

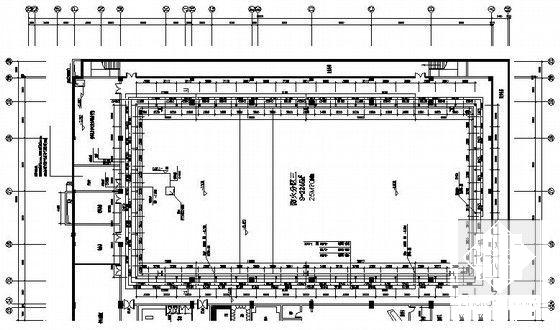

游泳池管道布置平面图
给水系统原理图
消防水池，水泵房平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
