解放军医院给排水CAD施工图纸

附件详情

二层手术部、二十一层洁净病房的医疗气体及给排水设计,设备夹层医疗气体设计。
〈一〉医疗气体
1、手术室均配置设6气:氧气、笑气、二氧化碳、压缩空气、真空吸引、麻醉废气排放。复苏/麻醉准备室、准备间、洁净病房、急救室设3气:氧气、压缩空气、真空吸引。
2、氧气、压缩空气、真空吸引3气接自本层院方医气管井(应由供气中心气站单独引管供手术部)。笑气、二氧化碳接自设备层汇流排间。麻醉废气排放泵设在设备
层汇流排间,其控制开关设在手术室控制面板上。
3、气体管道必须先通过本层的医气阀门箱后才可进入手术室、ICU及功能房;手术室设声、光报警信号,监控各种医气超、欠压情况;医气报警系统控制面板设在中控室易于工作人员监控处。
4、除麻醉废气采用高强度PVC管外,其余医气管道采用脱脂紫铜管;PVC管采用承插粘接,铜管连接采用银焊。
5、手术室管径设置:除注明外,麻醉废气室内支管为de25,氧气、笑气、二氧化碳、压缩空气室内支管均为12,真空吸引室内支管为15。
6、管道穿墙壁应敷设在套管内,套管内的管段不得有焊缝,管道与套管之间应采用不燃性密封材料封口,做法参见《建筑安装工程施工图集》PS4-8。
7、医用气体管路、阀门、仪表安装前应清洗内部并进行脱脂处理,用无油压缩空气或氮气吹净。
8、医气输出口采用插拨式快速接头,且各种接头互不通用。
9、进入手术室的医气管道必须接地,其接地电阻小于等于4Ω。
10、为便于检查气体管路的种类,在各配管的主要地方要做好色环标志,且在管道分支等处用异色箭头表示气体的流动方向。
11、医疗气体配管与其它管道之间应符合GB50030-91《氧气站设计规范》及GB50029-2003《压缩空气站设计规范》的要求。


2

3

4

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源

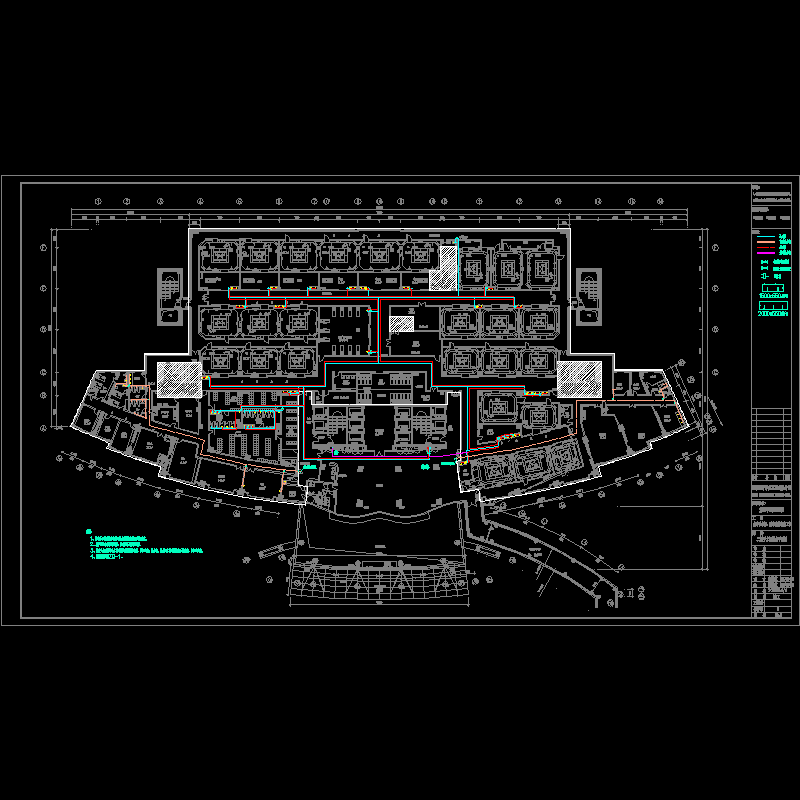

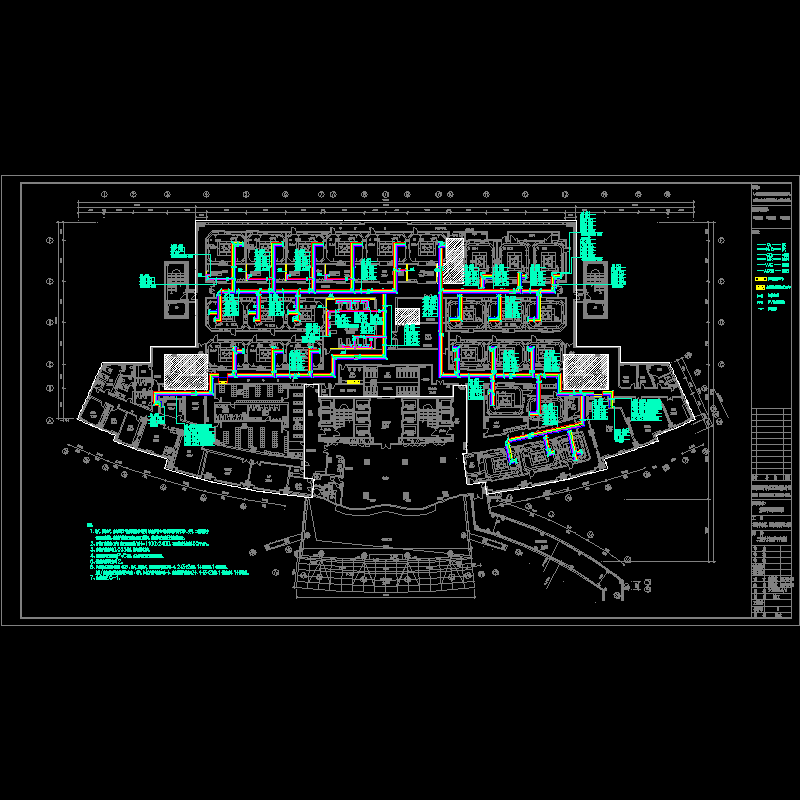

  • zq-2二层医气平面图.dwg
    zq-2二层医气平面图.dwg

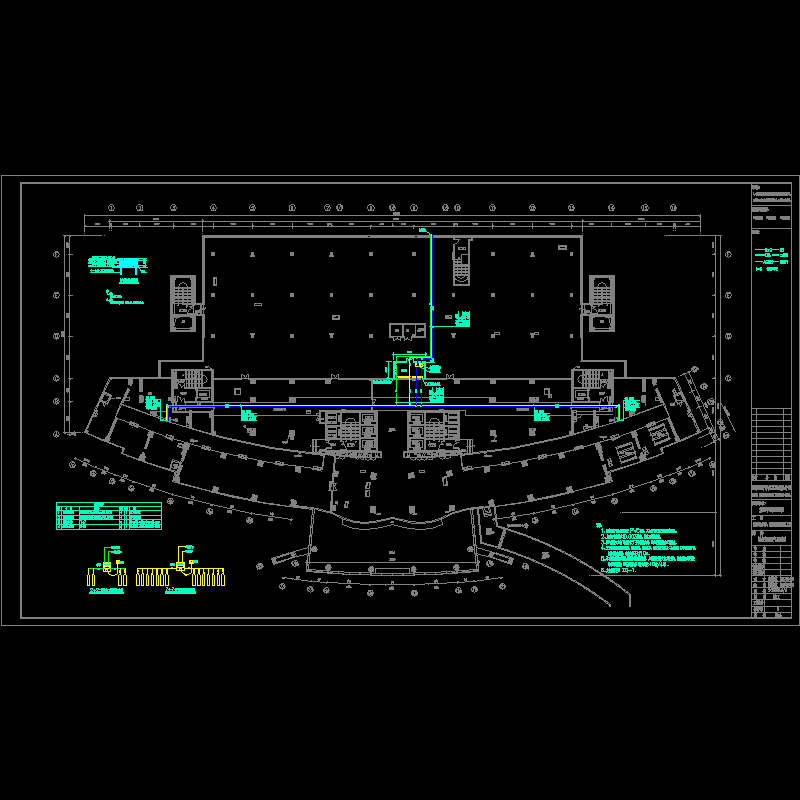

  • zq-3设备夹层医气平面图.dwg
    zq-3设备夹层医气平面图.dwg

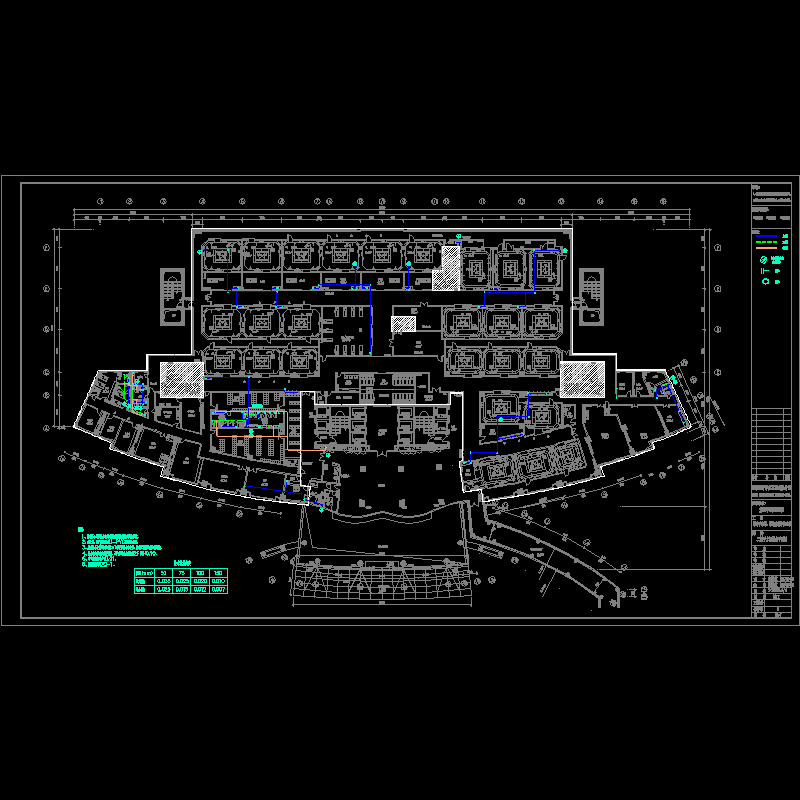

  • zq-5二层给水平面图.dwg
    zq-5二层给水平面图.dwg

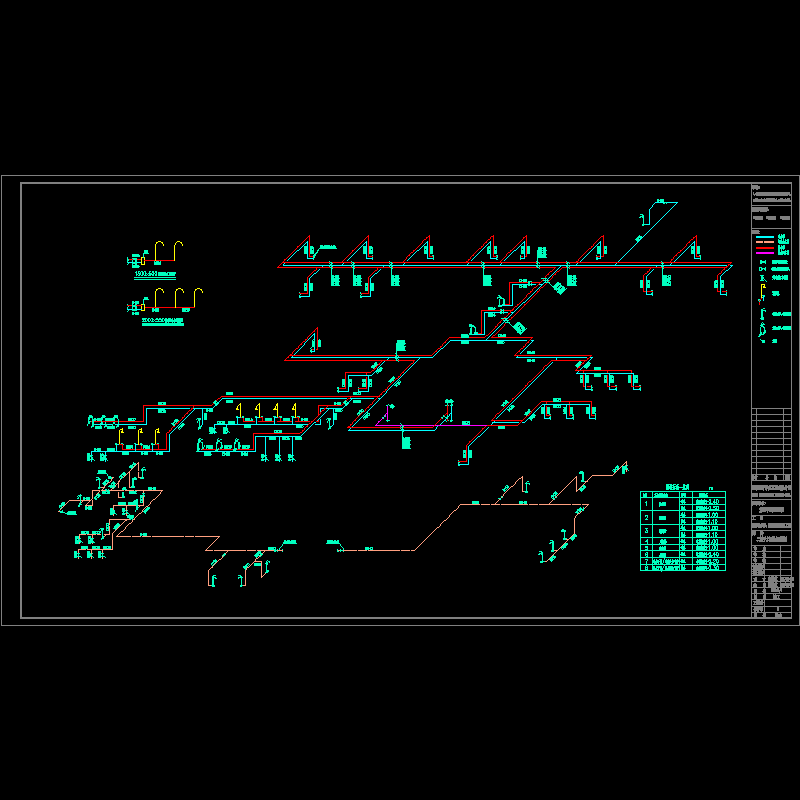

  • zq-6二层给水系统图.dwg
    zq-6二层给水系统图.dwg
  • zq-7二层排水平面图.dwg
    zq-7二层排水平面图.dwg
  • zq-8二层排水系统图.dwg
    zq-8二层排水系统图.dwg
  • zq-9二层排水留孔图.dwg
    zq-9二层排水留孔图.dwg
  • j-1建筑设计说明.dwg
    j-1建筑设计说明.dwg
  • j-2装饰材料一览表.dwg
    j-2装饰材料一览表.dwg
  • j-3装饰做法.dwg
    j-3装饰做法.dwg
  • j-4二层手术部平面布置图.dwg
    j-4二层手术部平面布置图.dwg
  • j-6二层手术部土建留孔图.dwg
    j-6二层手术部土建留孔图.dwg
以上是部分截图,请下载附件后查看完整高清内容
