县级21层医院给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑地上层数:21层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 雨水重现期:50年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:重庆

附件详情

  • 消火栓系统原理图
  • 喷淋系统原理图
  • 热水系统原理图
  • 冷水系统原理图
  • 排水系统原理图
  • 喷淋平面图
  • 卫生间大样图
  • 消防水泵房设备 平面布置图
  • 消防水泵房管道系统图
  • 屋顶水箱间平面布置图

附件详情

该资料为重庆某县级医院给排水施工图,该工程包括门诊医技综合楼、住院楼、行政后勤楼和营养食堂。本单体为住院楼。住院楼为地下一层、吊两层、地上二十一层(局部十七层)现浇钢筋混凝土框架-剪力墙结构,坡地建筑。
设计内容:生活冷水系统、热水系统、排水系统、消火栓系统、自动喷水灭火系统、气体灭火系统及灭火器配置。
,共46张图。

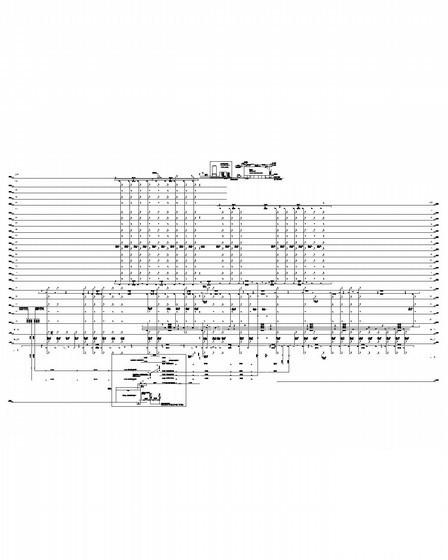

消火栓系统原理图

4号卫生间放大平面图

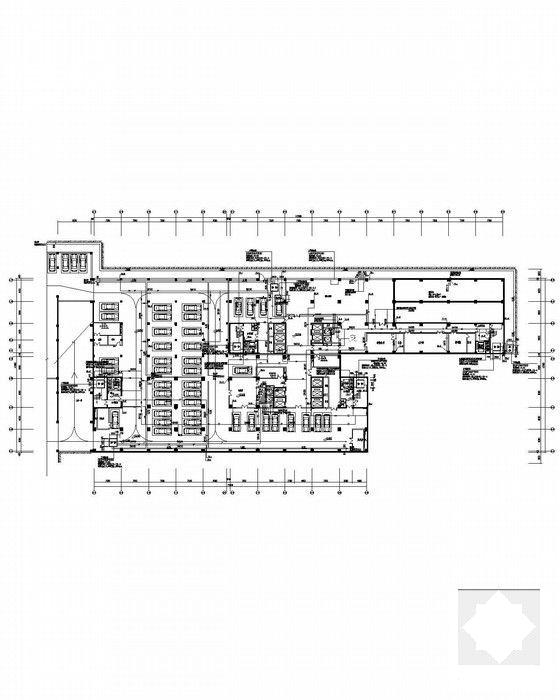

负一层给排水平面图

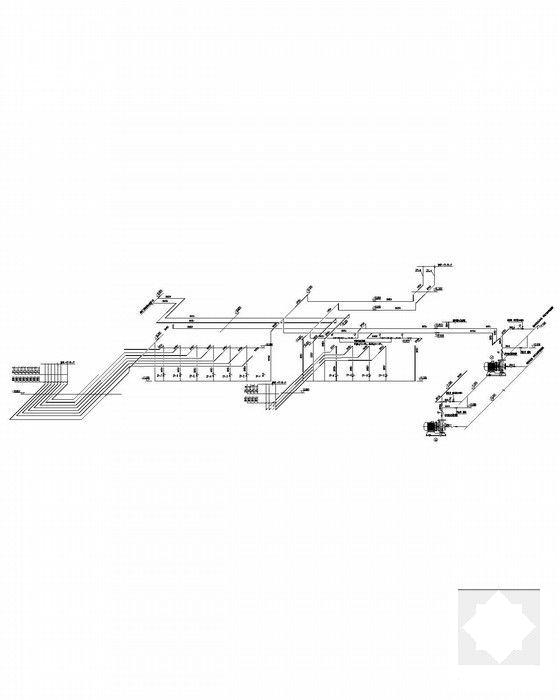

喷淋管道系统图

负一层消防水泵房平面布置图

冷水系统原理图

喷淋系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 县级21层医院给排水CAD施工图纸 - 1
    第 1 张图
  • 县级21层医院给排水CAD施工图纸 - 2
    第 2 张图
  • 县级21层医院给排水CAD施工图纸 - 3
    第 3 张图
  • 县级21层医院给排水CAD施工图纸 - 4
    第 4 张图
  • 县级21层医院给排水CAD施工图纸 - 5
    第 5 张图
  • 县级21层医院给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
