8层医院科研楼给排水设计CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：医疗
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：方案(初设图)
参考图纸：28张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱,气压水罐
供水方式：市政供水
供水分区：两区
排水体制：污废分流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：压力排水
大样节点：水箱,泵房,卫生间,集水坑,设备房布置
热水供应方式：热泵热水供应
项目所在地：福建

附件详情

资料目录
设计总说明及给排水图例
七氟丙烷自动灭火系统设计说明书（无管网）
地下一层给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五~七层给排水平面图
八层给排水平面图
电梯机房、水箱间给排水平面图
构架层给排水平面图
热水系统原理图
给水系统原理图
排水系统原理图
地下室集水坑水位控制示意图
消火栓系统原理图
泵房及水池给排水平面放大图
泵房剖面图
水泵房基础放大图
地下一层喷淋平面布置图
一层喷淋平面布置图
二层喷淋平面布置图
三层喷淋平面布置图
四~七层喷淋平面布置图
八层喷淋平面布置图
喷淋系统原理图
A~G型卫生间给水支管平面及轴测放大图
H~P型卫生间给水支管平面及轴测放大图

附件详情

项目概要：本项目位于福建，是一栋医院科研楼，地上一层，地上八层。地下一层～三层为低区，采用市政压力供水，四～八层为高区（含三层有热水供应的卫生间），由屋顶水箱供水，地下一层设个生活水箱。
设计范围：该项目设有生活给水系统、生活热水系统，生活排水系统消火栓给水系统、自动喷水灭火系统，水喷雾系统及气体灭火系统。
，共计28张图纸

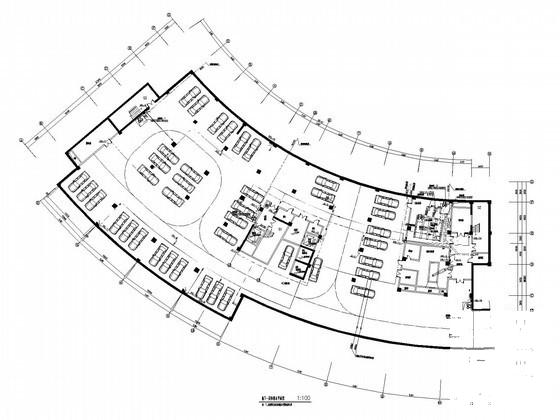

地下一层给排水平面图

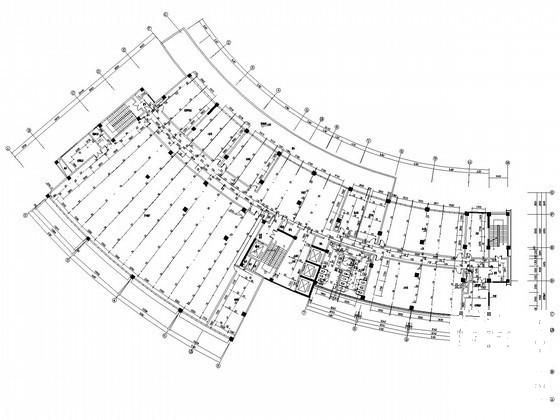

二层喷淋平面布置图

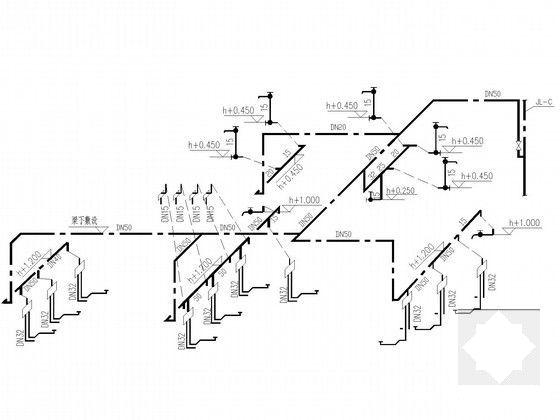

卫生间给水支管平面及轴测放大图

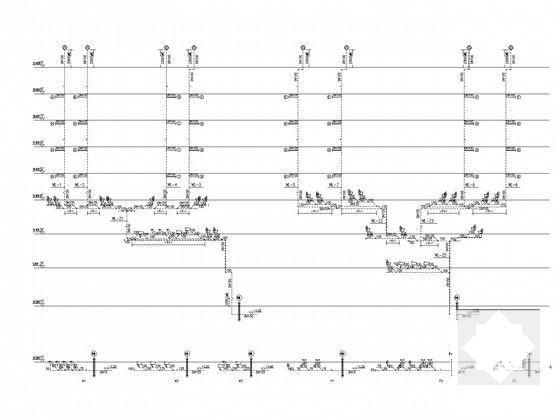

排水系统原理图(一)

热水系统图

地下室排水系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
