4层科研办公楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：科研
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：9300平方米
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：37张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
供水方式：市政供水,变频供水,高位水箱供水
供水分区：无
排水体制：污废分流,雨污分流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15
大样节点：水箱,泵房,卫生间,集水坑,设备房布置
项目所在地：浙江

附件详情

给排水设计说明及图例
地下一层给排水及消火栓平面图
一层给排水及消火栓平面图
二层给排水及消火栓平面图
三层给排水及消火栓平面图
四层给排水及消火栓平面图
闷顶层给排水及消火栓平面图
屋顶层给排水及消火栓平面图
地下一层自动喷淋平面图
一层自动喷淋平面图
二层自动喷淋平面图
三层自动喷淋平面图
四层自动喷淋平面图

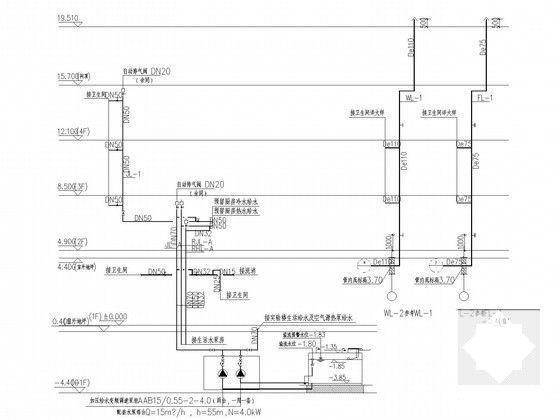

给水排水系统原理图
地下室集水井排水系统图
消火栓给水系统原理图
自动喷淋系统原理图
水泵房给排水放大图一
水泵房给排水放大图二
卫生间给排水大样图一
卫生间给排水大样图二
……

附件详情

项目概要：该项目位于浙江,为多层建筑，是有一栋科研楼和两栋实验用房构成，建筑面积为9300平方米，本建筑4层，建筑高度为19.51m;建筑耐火等级为二级。
设计范围：本建筑设有生活给水系统；生活热水系统；生活污、废水系统；雨水排水系统；消火栓给水系统；自动喷水灭火系统；气体灭火系统。
，共计37张图纸。

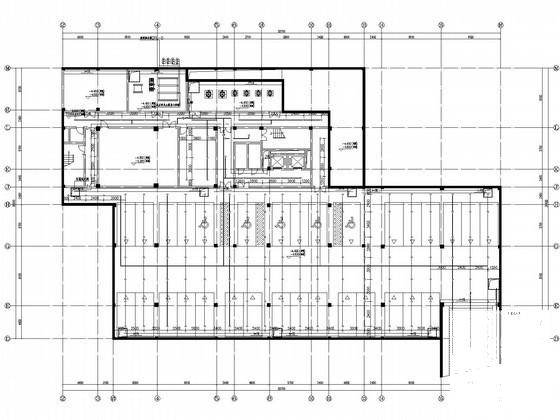

地下一层自动喷水平面图

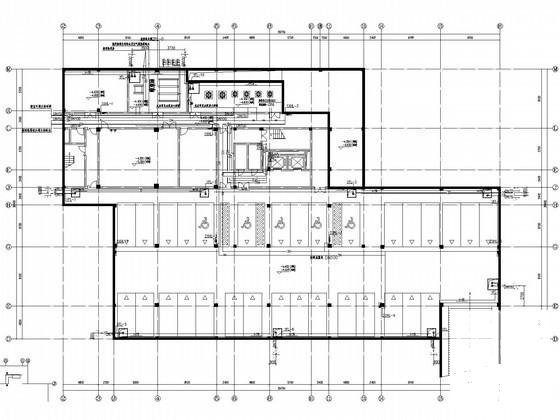

地下一层给排水及消火栓平面图

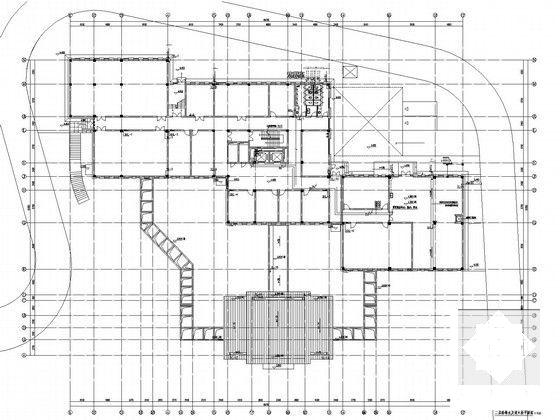

二层给排水及消火栓平面图

加压给水变频调速泵组

水泵房给排水放大图

给水排水系统原理图

消火栓给水系统原理图

自动喷淋系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
