33层一梯两户塔式商业住宅楼给排水CAD施工图纸（压力排水）(自喷系统原理图)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅, 商业
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：33213平方米
建筑地上层数：33层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
地下室用途：商业, 车库, 设备用房, 其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
供水分区：三区
排水体制：污废合流, 雨污分流
排水技术：重力排水, 压力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：压力排水
大样节点：厨房, 卫生间, 阀门管件
项目所在地：陕西

附件详情

资料目录
给排水设计说明
给排水施工说明
给排水图例
主要设备及材料表
地下二层给排水平面图
地下二层自喷平面图
地下一层给排水平面图
地下一层自喷平面图
管道夹层给排水平面图
管道夹层自喷平面图
一层给排水平面图
一层自喷平面图
二层给排水平面图
二层自喷平面图
三层给排水平面图
三层自喷平面图
四层给排水平面图
五层给排水平面图
六层给排水平面图
七~十九层给排水平面图
二十~三十二层给排水平面图
三十三层给排水平面图
屋面给排水平面图
标准层给排水户型大样图
给排水管道轴测图、节点图
排水系统图
生活给水干管原理图
商业给水系统图
消火栓系统原理图
雨水立管原理图
压力排水、自喷系统原理图
商业废水系统图

附件详情

该项目位于陕西，该项目为一梯两户的塔式住宅。总建筑设计面积：33213.0平米，（含地下部分面积）。建筑层数：主体地上260套，建筑高度：96.3m。按一类商住楼设计。地上33层，地下2层，一类商业住宅，三层商业裙房，总建筑面积近3.5万平方米，含生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统设计，内容全面翔实，可作为给排水设计参考。本单体设计范围以内的给水排水、消防等管道系统。
管道系统：本单体设有生活给水系统、生活污水系统（压力排水系统）、消火栓给水系统、自动喷水灭火系统。
，共30张图。

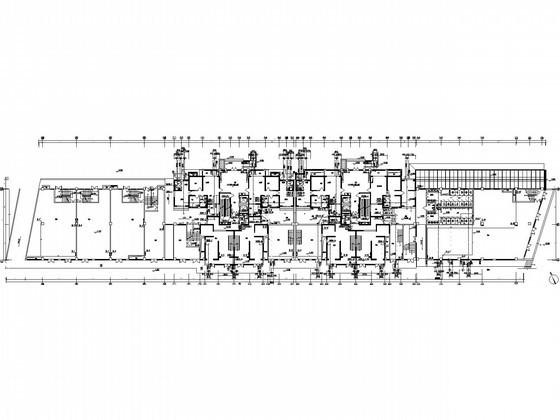

地下二层给排水及消防平面图

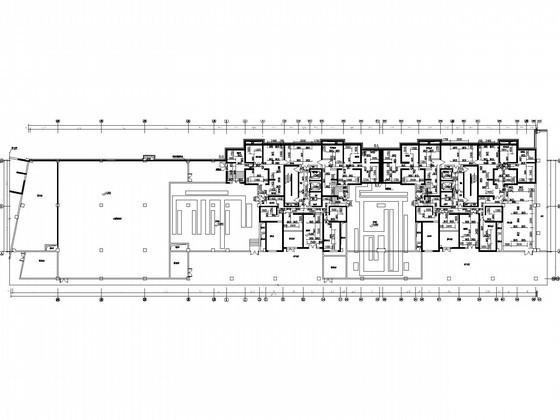

地下二层自喷平面图

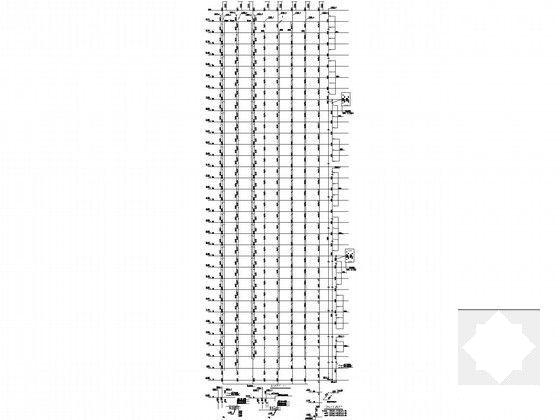

给排水系统图

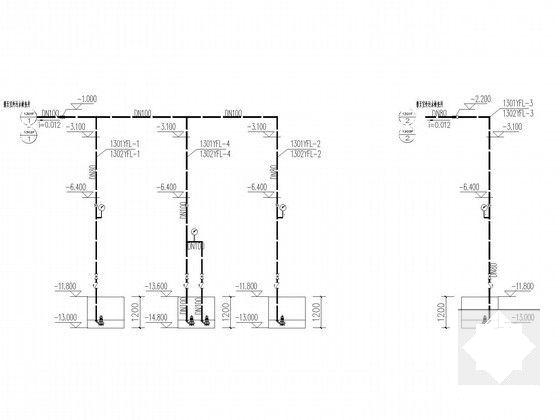

压力排水原理图

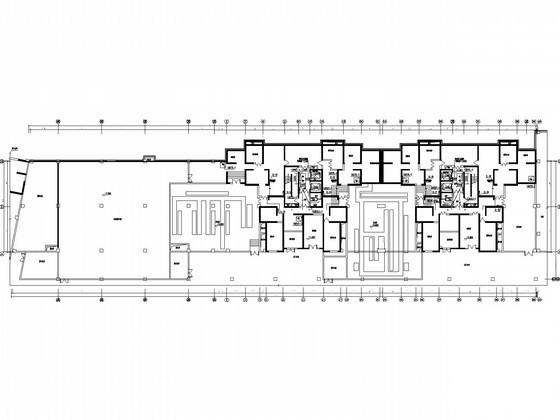

二层自喷平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
