9层邮政通信大楼给排水CAD图纸(自喷系统原理图)

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑地上层数：9层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：34张
设计年代：近代
地下室用途：人防
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,雨淋系统
供水方式：市政供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：5,25
大样节点：泵房,卫生间
项目所在地：安徽

附件详情

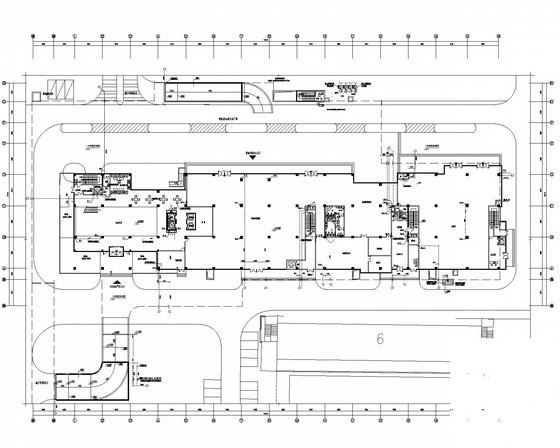

给排水平面图
自喷平面图
给排水及消防平面图
泵房说明、设备表、剖面图
泵房大样图
卫生间大样图
虹吸雨水排水系统图
设备材料表、给水系统图
消火栓、自喷系统原理图
给水、雨污水系统原理图
集水坑安装图

附件详情

该资料为安徽某邮政通信大楼给排水图纸。
设计内容：消火栓给水系统、建筑灭火器配置、自动喷水灭火系统生活给水系统、生活热水系统、生活污水系统、雨水系统。该项目生活冷水系统分为2个区：1至4层为低区，5至9层为高区。生活给水系统由市政给水管网提供，排水采用污废合流、雨污分流制。室内消火栓设计用水量为25L/s，室外消防设计用水量为25L/s。
，共34张图。

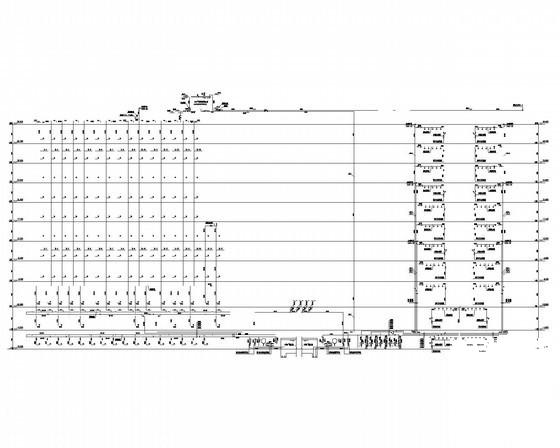

消火栓系统原理图

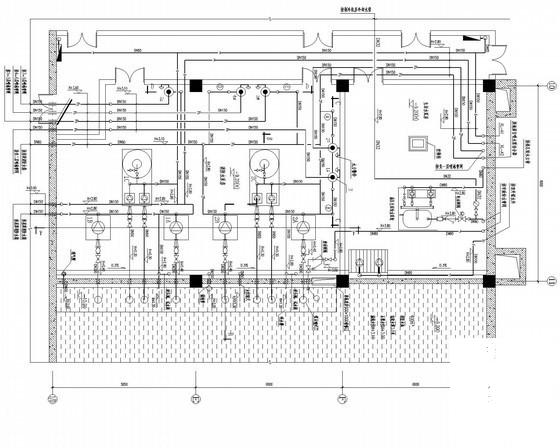

消防水泵房平面布置大样图

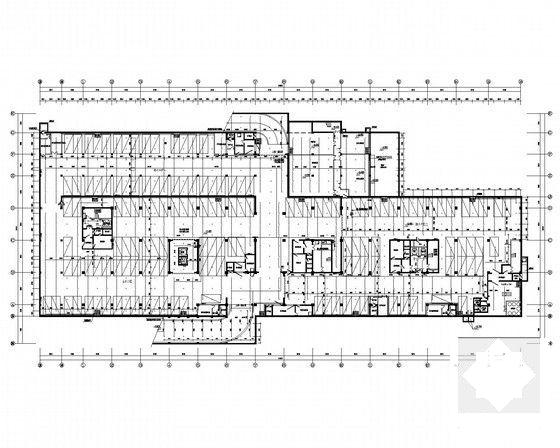

人防地下室自喷平面

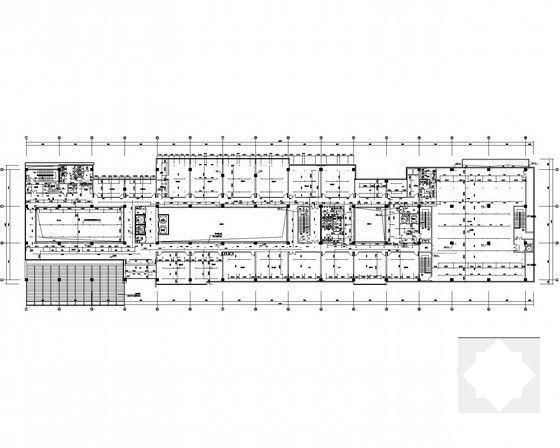

三层给排水及消防平面图

四层顶庭院增设喷头平面图

给水系统原理图

人防地下室战时平面

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
