18层住宅楼建筑给排水CAD施工图纸(自喷系统原理图)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,变频供水,分区供水,无负压供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:泵房,厨房,卫生间,集水坑
  • 项目所在地:安徽

附件详情

  • 资料目录
  • 给排水设计施工通用说明
  • 地下二层给排水平面图
  • 地下一层给排水平面图

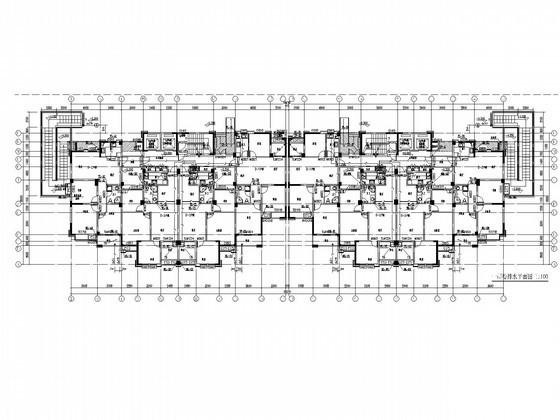

  • 一层给排水平面图
  • 二-十六层给排水平面图
  • 十七层给排水平面图
  • 十八层给排水平面图
  • 局部屋顶给排水平面图
  • 屋顶给排水平面图
  • 地下二层自喷平面图
  • 地下一层自喷平面图
  • 污废水管道系统展开图
  • 给水管道系统图
  • 雨水及阳台雨水管道系统展开图

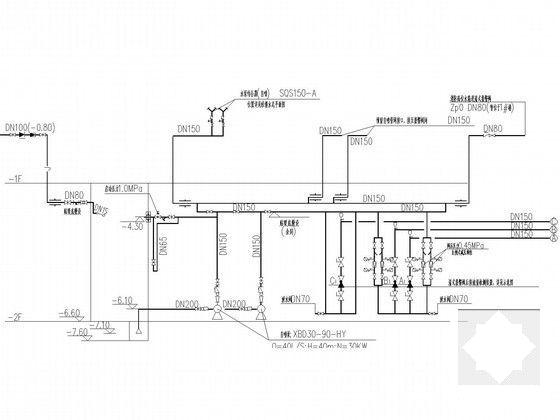

  • 自喷系统原理图
  • 消火栓系统展开图
  • 地下室集水井排水系统图
  • 无负压给水设备原理图
  • 主要材料表
  • 自喷给水展开图
  • 消火栓管道展开图
  • 泵房给排水大样图
  • 厨卫大样图

附件详情

该工程位于安徽,是一栋高层住宅楼项目,建筑层数地面18层,地下两层;建筑高度为:56米,设计范围为:室内给水系统、污水系统、消火栓系统、压力排水系统;
,共计10张图纸;

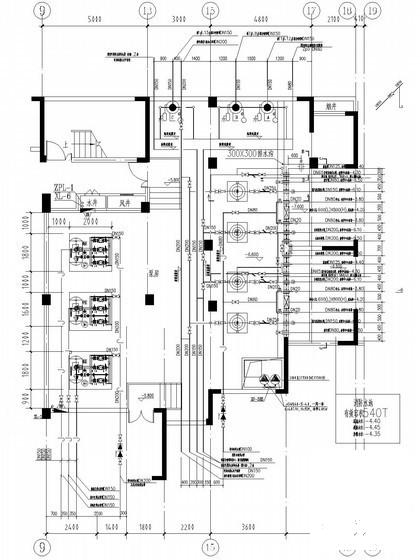

泵房给排水大样图

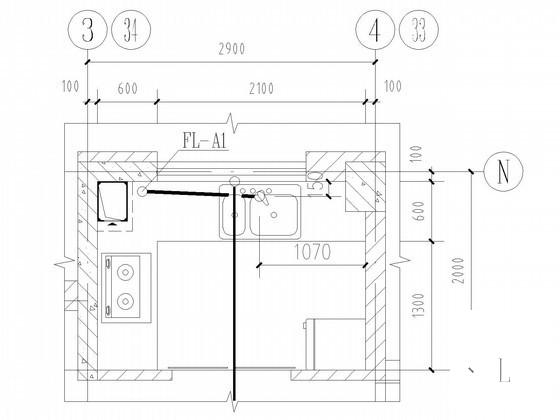

厨1给排水大样图

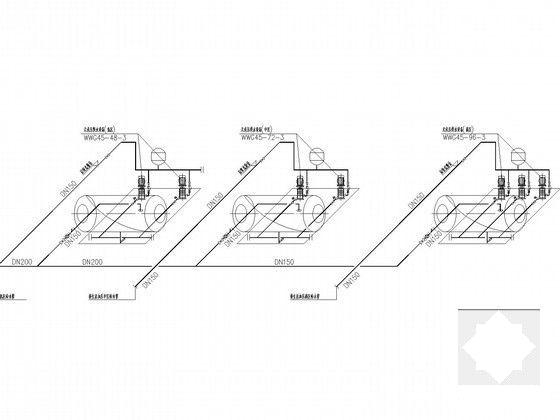

无负压给水设备原理图

自喷给水展开图

给排水管道系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 18层住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 1
    第 1 张图
  • 18层住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 2
    第 2 张图
  • 18层住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 3
    第 3 张图
  • 18层住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 4
    第 4 张图
  • 18层住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 5
    第 5 张图
  • 18层住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
