32层住宅楼给排水CAD施工图纸(自喷系统原理图)
- 附件设计说明：有
- 建筑类别：住宅, 别墅
- 建筑高度类型：高层建筑
- 建筑地上层数：32层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：18张
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 废水系统, 雨水系统
- 消防设计：室内消火栓系统, 喷淋系统
- 供水方式：市政供水, 变频供水
- 排水体制：污废合流, 雨污分流
- 排水技术：重力排水
- 雨水重现期：3年
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：15, 25
- 消火栓用水量室内(L/S)：20
- 大样节点：水泵, 集水坑
- 项目所在地：浙江
附件详情
- 室外给排水总图
- 给排水设计说明
- 地下室给排水平面图
- 地下室自喷平面图
- 屋顶给排水平面图
- 水泵房大样及剖面图
- 卫生间大样
- 给水系统图
- 地下室集水井排水系统图
- 自喷系统原理图
- 消火栓系统原理图
- 污废水系统图
- 雨水系统图
附件详情
工程介绍：该项目为公寓住宅楼，地下一层，地上32层。包含单体消防及给排水图纸、室外给排水总图。
设计条件：给水、消防等系统室内管道全部延伸至室外一米，排水管道包括室内全部至室外第一个检查井。
图纸共18张。

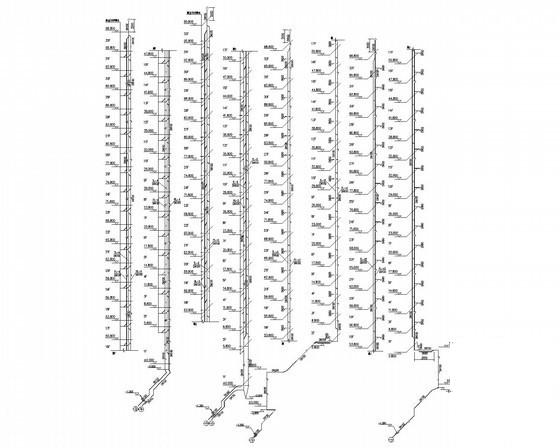

污废水系统图二

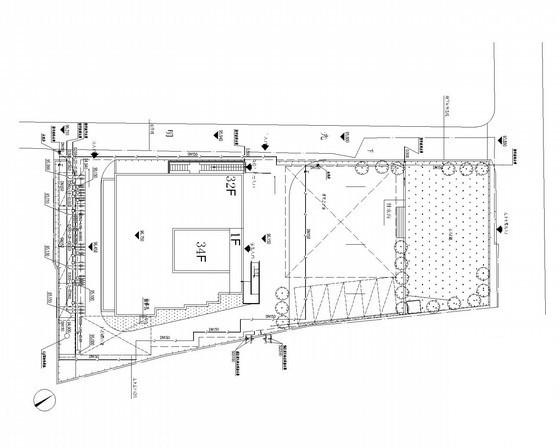

室外给排水总图

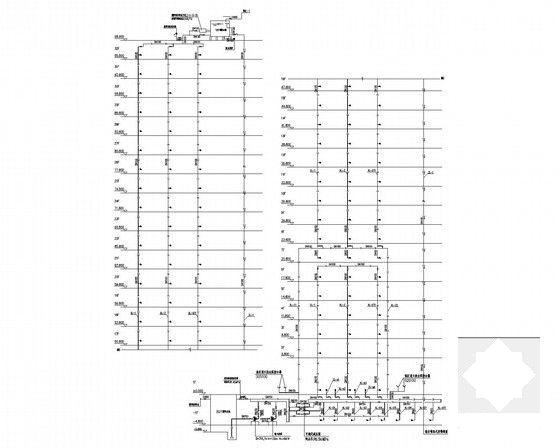

消火栓系统原理图

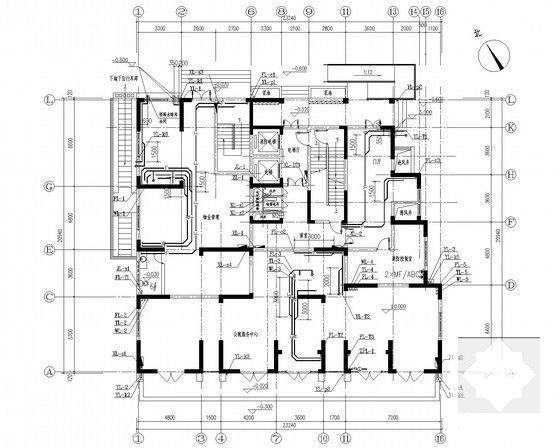

一层给排水平面图
水泵房详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.26 MB
- 收藏次数：0
-
文件名称：
附件-995860759777868887875.rar
