18层商住楼给排水CAD施工图纸(自喷系统原理图)
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：18层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：水泵站
- 供水方式：市政供水,变频供水
- 供水分区：三区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：卫生间,集水坑
- 项目所在地：安徽
附件详情
- 资料目录
- 给排水施工图设计总说明
- 废水管道系统图
- 污水管道系统图
- 雨水管道系统图
- 冷凝水管道系统图
- 阳台水管道系统图
- 给水管道原理图
- 消火栓管道原理图
- 自喷系统原理图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四、五层给排水平面图
- 六~十二给排水平面图
- 十三~十八给排水平面图
- 机房层给排水平面图
- 屋面层给排水平面图
- 一层喷淋平面图
- 二层喷淋平面图
- 三层喷淋平面图
- 四~十八层喷淋平面图
- 户内给排水大样图
附件详情
项目概要：该项目位于安徽，是一商业住宅楼，建筑高度为58.2米，其中地上18层；一至三层为商业建筑，四至18层为住宅。
该项目设计内容包括：给水系统,排水系统；消火栓和自动喷水给水系统；灭火器配置。
：，共计20张图纸

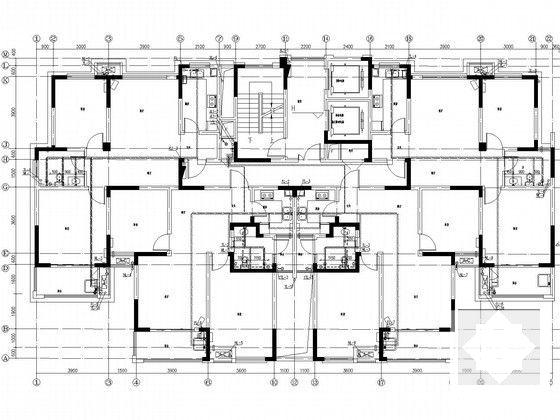

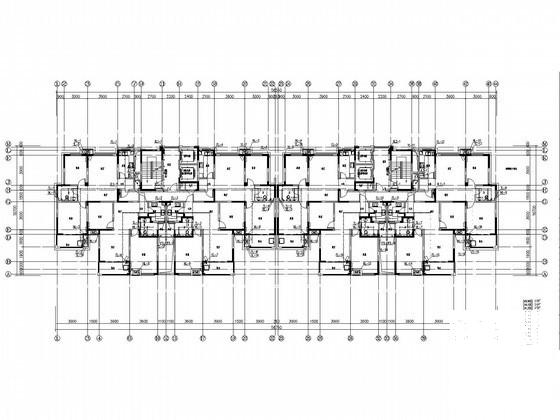

标准层给排水图

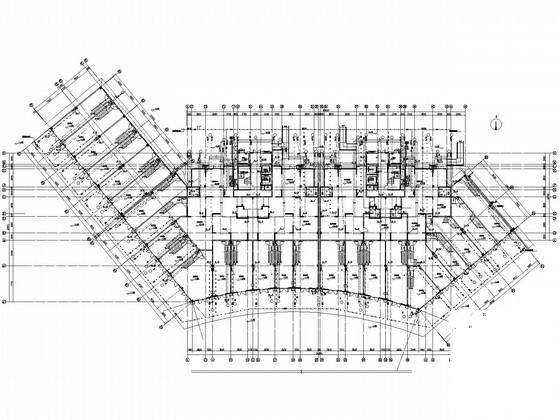

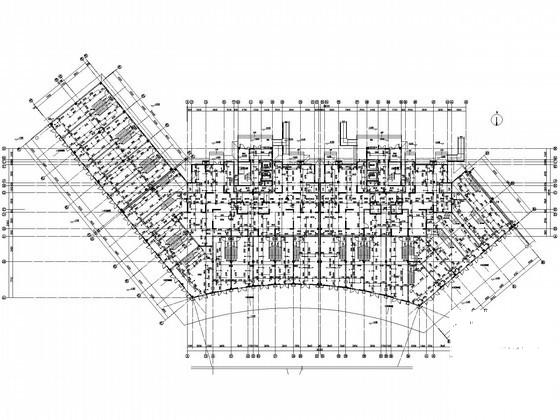

一层给排水平面图
户内给排水大样图

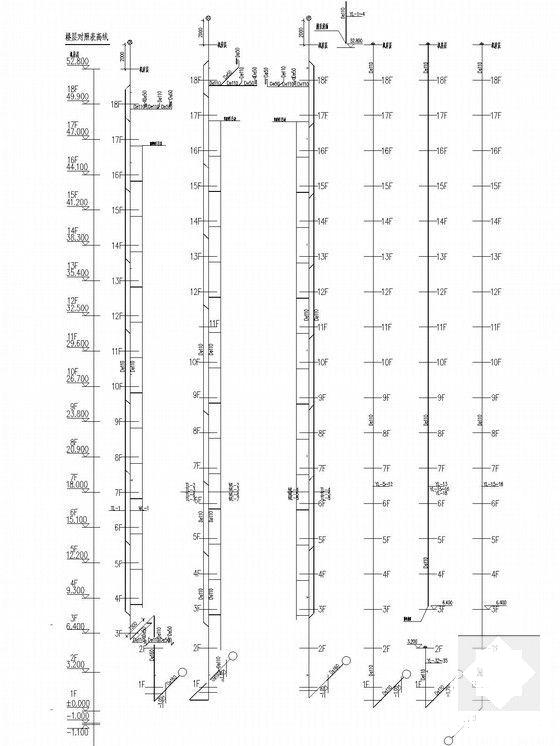

雨污水管道系统图
消火栓系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：3.18 MB
- 收藏次数：0
-
文件名称：
附件-995859996897088905059.rar
