31层大型城市综合体给排水图纸(自喷系统原理图)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,办公,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：121369.98平方米
建筑地上层数：31层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：42张
设计年代：近代
地下室用途：商业,车库,设备用房,其它
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,气体灭火系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：2年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,水泵,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：四川

附件详情

给排水总平面设计说明
给排水设计说明图例
资料目录
选用图目录
总平面布置图
商业给水管道系统原理图
冷却循环水管道系统原理图
商业排水管道系统原理图
商业消防管道系统原理图
商业自喷管道系统原理图
商业卫生间大样
给排水系统图
一层平面图
一层自喷平面图
二层平面图
二层自喷平面图
三层平面图
三层自喷平面图
四层平面图
生活给水管道系统原理图
消防给水管道系统原理图
自喷给水管道系统原理图
排水管道系统原理图
阳台雨水、废水及空调冷凝水
管道系统原理图
四-二十八层给排水平面图
二十九-三十一层给排水平面图
屋面层给排水平面图
屋顶层给排水平面图
四层单独排水大样图
四层单独排水系统图
标准层给排水大样图
标准层排水系统图
水井系统图
给水系统图
地下室负一层给排水平面图
地下室负二层给排水平面图

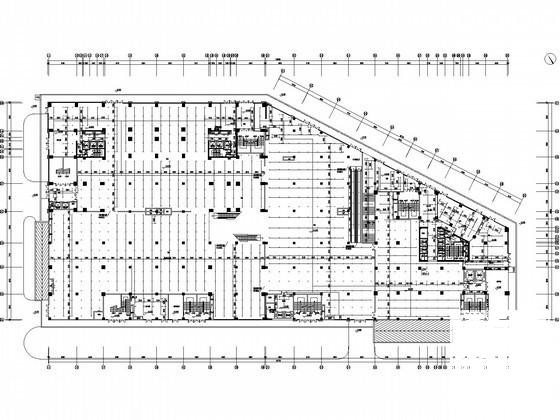

地下室负一层自喷平面图
地下室负二层自喷平面图
地下室负一层男女卫给排水大样图
消防水池及消防泵房给排水大样图

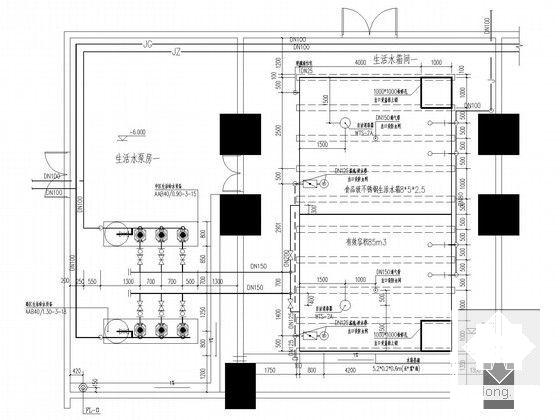

生活水泵房及水箱间一、二给排水大样图
生活水泵房及水箱间一、二接管系统图
商业、办公冷冻机组接管系统图
消防水泵房系统图消防水池通气管立视
消防水池给水系统图负一层排水接管大样
消防车取水口接管示意图负二层泡沫罐间排水系统图
消防水池溢流管.放空管立视
负二层集水坑排水大样图负二层污水及隔油设备间排水系统图
地下室消火栓系统原理图
地下室自喷系统原理图
办公给水管道系统原理图
办公排水管道系统原理图
办公消火栓管道系统原理图
办公自喷管道系统原理图
办公卫生间大样图
给排水系统图
办公四层平面图
办公基数层平面图
办公偶数层平面图
办公屋面层平面图
办公屋顶层平面图

附件详情

该项目位于四川，为城市综合体建筑，项目简介：建设内容及规模：新建商住楼总建筑面积121369.98平方米；地下商业、车库、设备用房建筑面积28888平方米。投资规模：总投资60685万元。涵盖了家庭式休闲娱乐购物广场、国际精英公寓、5A甲级写字楼三大国际级业态，充分保证了购房者对居住的需求，顺应了国际化大都市的主流发展趋势。住宅项目主要以40-80平方米中小户型为主打。
设计范围：建筑内的给水排水、消防、雨水以及空调冷凝水。
管道系统：该项目设有生活给水系统、集中热水供应系统、生活污废水、空调冷凝水系统、屋面雨水系统、消火栓给水系统、自动喷水灭火系统以及移动式灭火器。
，共42张图纸。

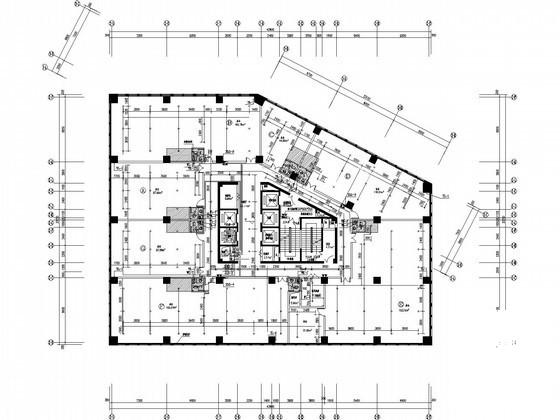

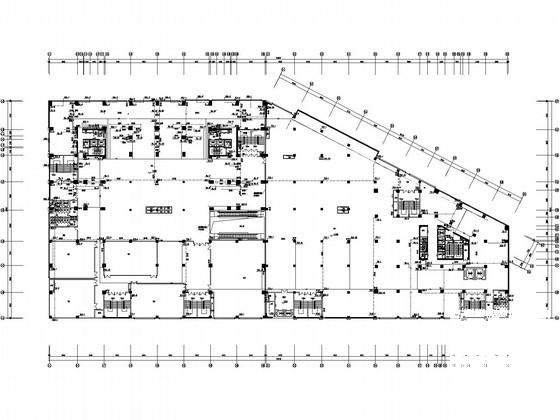

商业三层平面图

办公基数层平面图

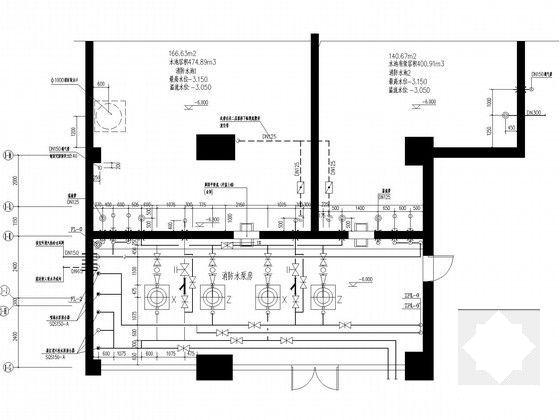

消防水池及消防泵房给排水大样图
