20层商业综合体暖通空调设计CAD施工图纸(系统原理图)

  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:38800.3平方米
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,机房
  • 冷热源:市政热网,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风,其他
  • 项目所在地:山东

附件详情

  • 暖通设计说明
  • 主 要 设 备 表

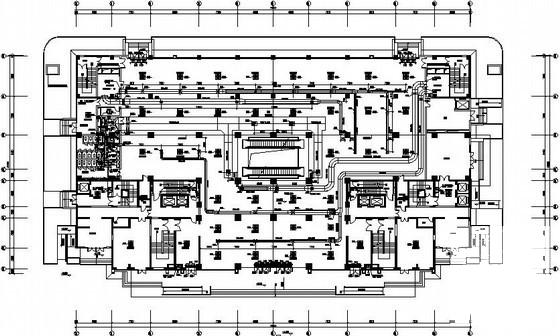

  • 暖通平面图
  • 空调冷媒配管平面图

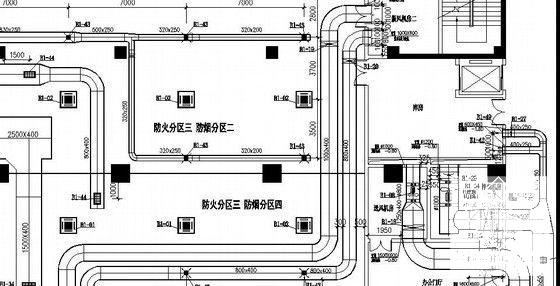

  • 空调风管布置、采暖及防、排烟平面图

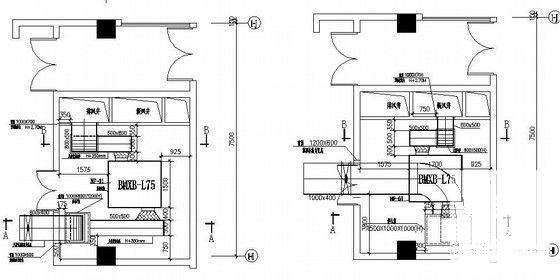

  • 新风机房暖通大样图

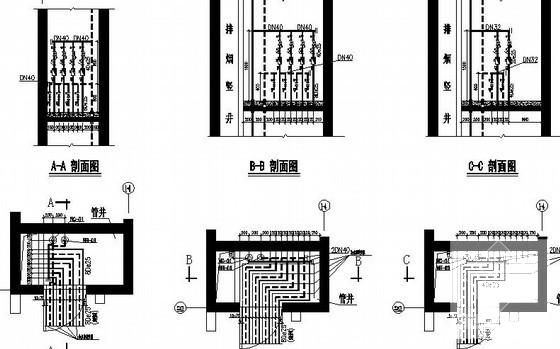

  • 管井采暖管道布置大样图

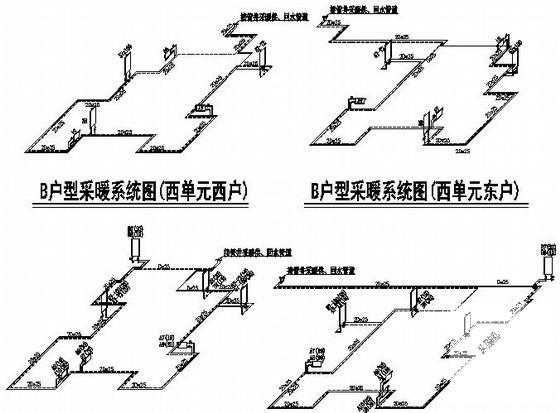

  • 采暖系统图 采暖立管系统图 户型采暖系统图
  • 正压送风系统原理图

附件详情

一、项目概要:该项目是山东XX大厦工程,建筑层数为地下两层、地上二十层。建筑总面积:38800.3平米。其中地下: 7790.6平米。地上:31009.7平米。建筑总高度70.6米,地下二层为车库、库房和设备用房。地下一层为商场、库房和设备用房。一至三层为商场。四至九层为办公。十至二十层为两个一梯四户的塔式住宅。屋顶夹层为机房层。该项目为一类高层建筑。
二、设计内容:该工程的采暖、空调、通风、防、排烟等系统设计。
1. 该项目空调区域制冷机均采用变冷剂量数码多联中央空调系统。用于夏季制冷,冬季供热。
2. 空调末端:该项目商场和办公区域采用风机盘管加独立新风系统,空调末端(室内机)采用四面出风嵌入式室内机。房间气流组织形式为上送上回方式.。
3. 通风设计:该项目地下室的车库、变配电室、制冷机房、水泵房、中水处理站及无外窗库房,商场和办公公共卫生间、住宅无外窗卫生间均设置通风系统......
4. 采暖、防排烟设计等......

,图纸共25张。






暖通施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 20层商业综合体暖通空调设计CAD施工图纸(系统原理图) - 1
    第 1 张图
  • 20层商业综合体暖通空调设计CAD施工图纸(系统原理图) - 2
    第 2 张图
  • 20层商业综合体暖通空调设计CAD施工图纸(系统原理图) - 3
    第 3 张图
  • 20层商业综合体暖通空调设计CAD施工图纸(系统原理图) - 4
    第 4 张图
  • 20层商业综合体暖通空调设计CAD施工图纸(系统原理图) - 5
    第 5 张图
  • 20层商业综合体暖通空调设计CAD施工图纸(系统原理图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
