金融街商业办公综合体暖通设计施工图纸

该项目为昆山金融街二期施工图设计，地下二层,由设备用房和车库组成；地下一层，由设备用房、车库及部分商业餐饮组成。地上部分由三栋高层办公K楼、L楼和J楼组成，总建筑面积约22.7万平方米。

地下室，共两层，总建筑面积为89390.37平方米。

地下一层有部分商业餐饮厨房，其余为汽车库及设备用房等。

施工图设计包括：

a。地下一层冷冻机房及商业、餐饮的中央空调系统设计；

b。地下商业、餐饮等房间及汽车库、非机动车库及设备用房的通风防排烟设计；

L楼，地上二十二层,裙房三层，总建筑面积为53090.25平方米，消防建筑高度95.30m。

地下一层有部分商业餐饮，裙房一~三层为商业、餐饮及厨房，四层以上部分为出租办公。

K楼，地上二十二层,裙房三层，总建筑面积为56675.17平方米，消防建筑高度95.30m。

地下一层有部分商业餐饮，裙房一~三层为商业、餐饮及厨房，四层以上部分为出租办公。

施工图设计包括：

a。一~三层裙房商业及餐饮的中央空调系统设计；

b。四层以上出租办公的变冷媒流量多联机空调系统设计；

c。地上房间的通风防排烟设计；

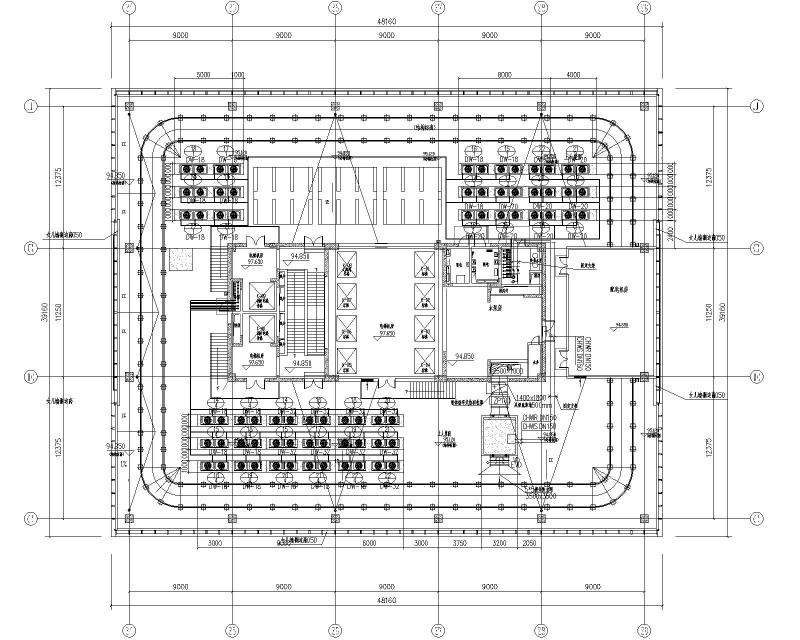

机房层空调冷媒管、水管平面图

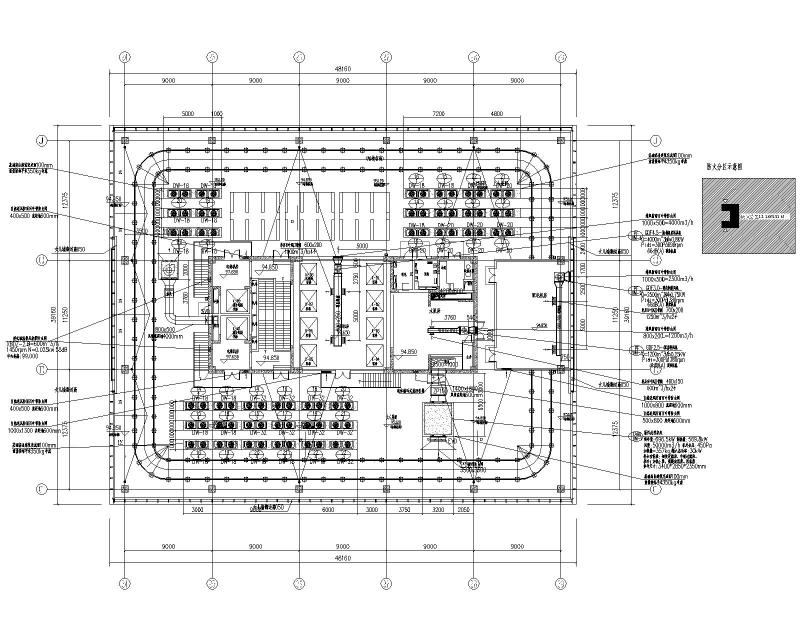

机房层空调通风平面图

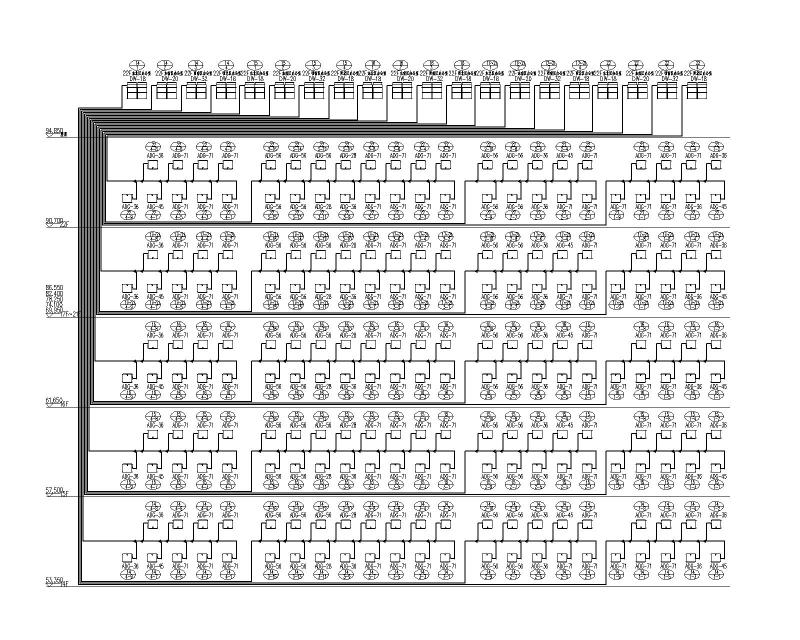

多联机空调系统图

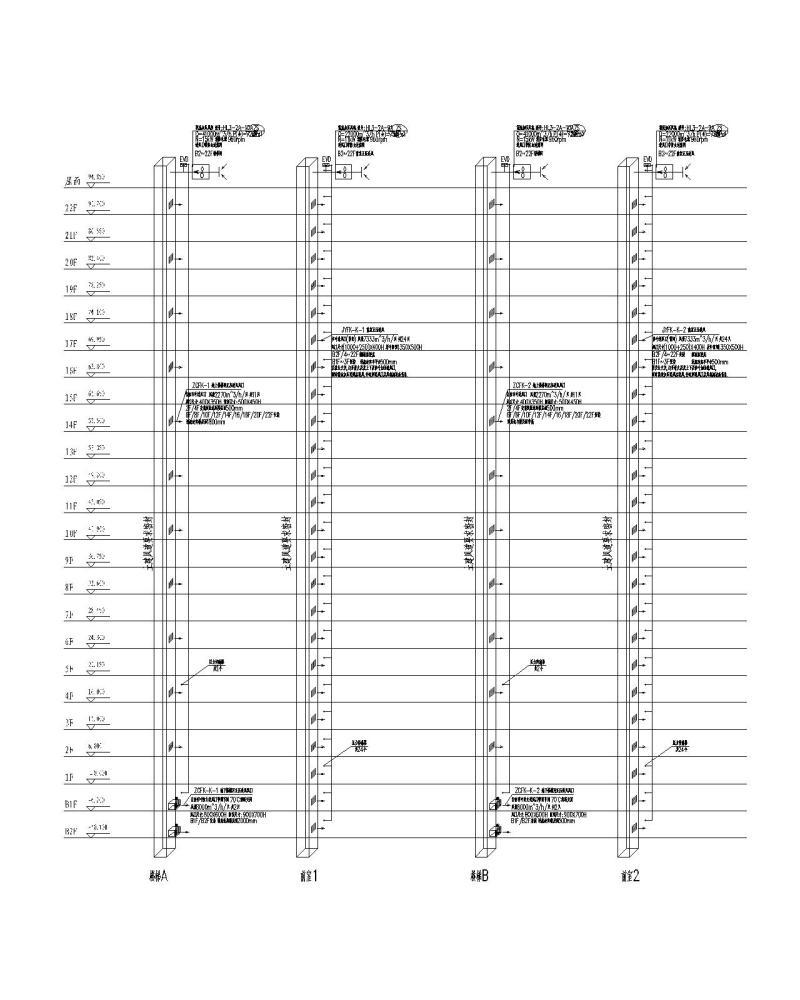

正压送风系统原理图

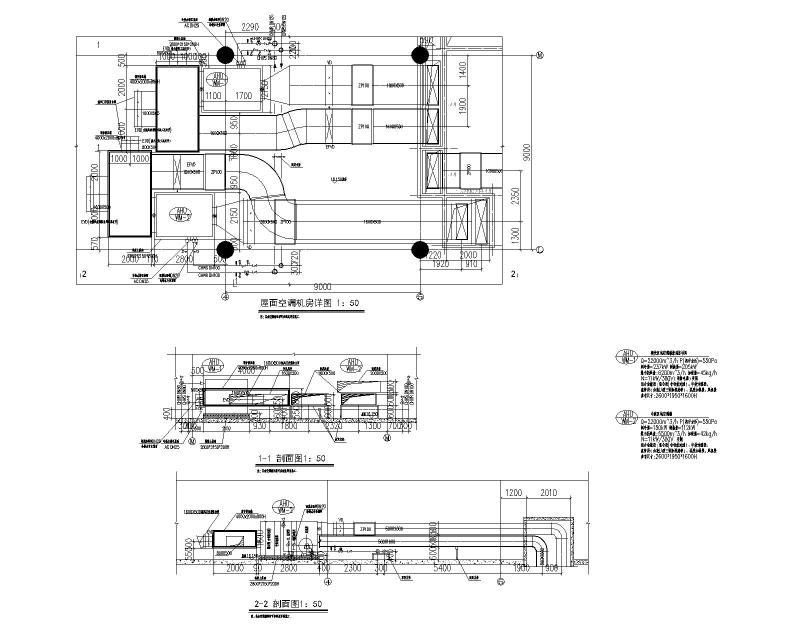

空调机房详图

总缩略图
