大型商业给排水施工大样图平面图及系统原理图

搜索更多资源
  • 建筑类别：商业
  • 建筑设计面积：31007.9平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 地下室用途：车库
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流,雨污分流
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：20
  • 大样节点：厨房,卫生间,集水坑,阀门管件
  • 项目所在地：贵州
项目概要：本项目为 贵州省大型商业 给排水施工图 （含大样图） ，占地面积163620平方米，建筑面积为31007.9平方米。
设计范围：该资料范围在地块红线以内单体建筑的室内给排水及消防设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

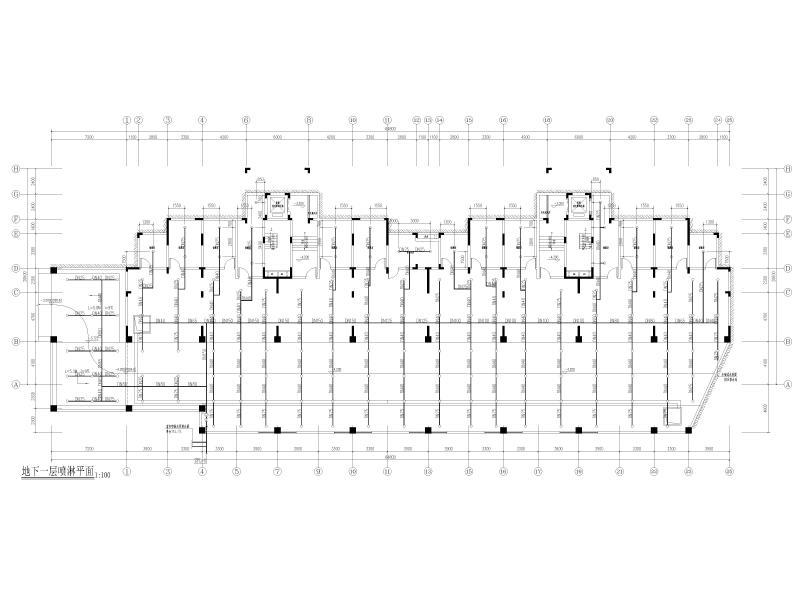

  • 地下一层喷淋平面
    地下一层喷淋平面
  • 联排地下车库给排水平面图
    联排地下车库给排水平面图
  • 联排地下车库喷淋平面图
    联排地下车库喷淋平面图

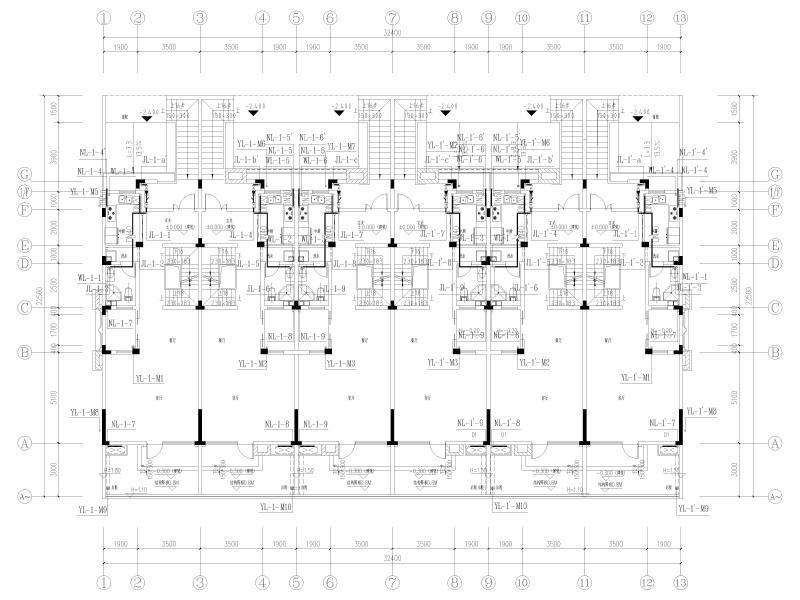

  • 一层给排水平面图
    一层给排水平面图

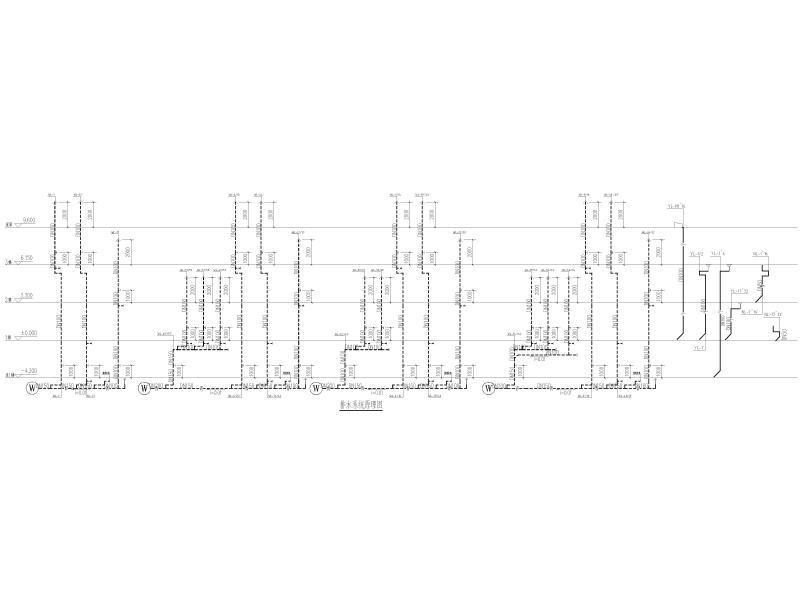

  • 排水系统原理图
    排水系统原理图
以上是部分截图，请下载附件后查看完整高清内容
