3层幼儿园给排水消防CAD施工图纸(自喷系统原理图)
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：1744.05平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：泵房,卫生间
- 项目所在地：重庆
附件详情
- 给排水设计总说明

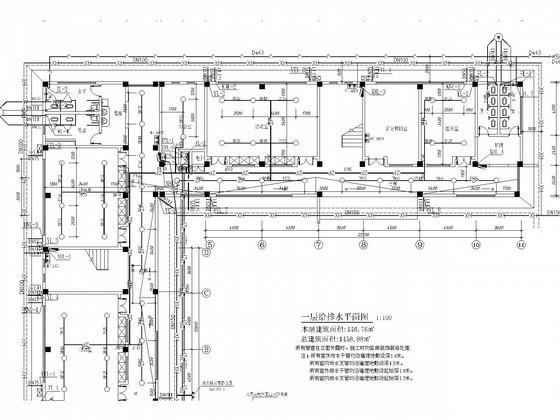

- 给排水平面图
- 自喷平面图
- 自喷系统原理图
- 消火栓系统原理图
- 卫生间给排水平面示意图
- 泵房放大图
附件详情
该项目为地上3层幼儿园，总建筑面积1744.05平方米，建筑高度11.4米，耐火等级二级，设计范围：该项目单体建筑室内给排水设计、消防给水、灭火器配置。该项目设有生活给水系统、生活污水排水系统、雨水排水系统、自喷、消火栓给水系统。
编制与，共12张。

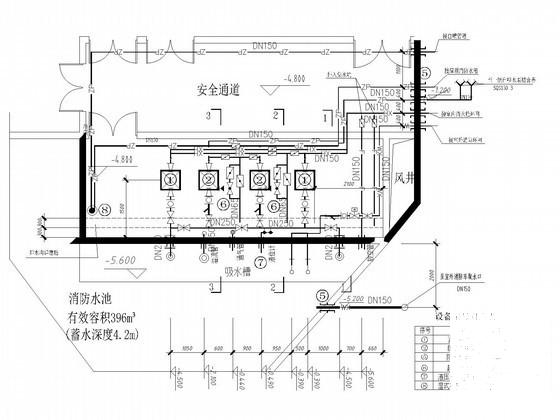

泵房放大图

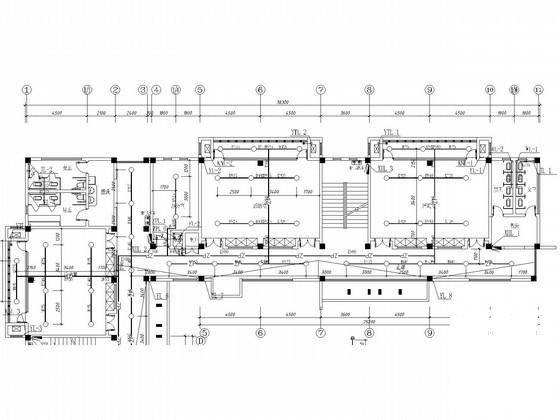

喷淋平面图

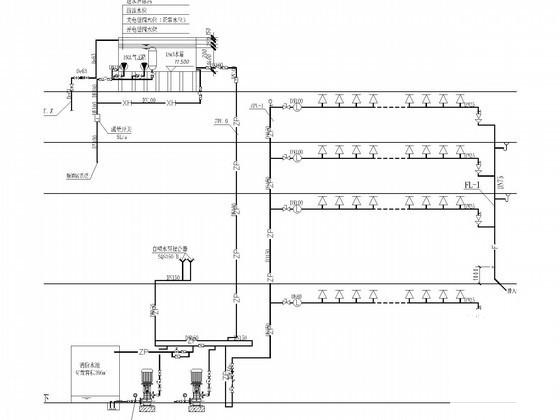

自喷系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.63 MB
- 收藏次数：0
-
文件名称：
附件-995859766090807887768.rar
