3层幼儿园给排水消防CAD施工图纸

• 附件设计说明：有

• 建筑类别：教育

• 建筑高度类型：多层建筑

• 建筑设计结构形式：钢筋混凝土结构

• 建筑地上层数：3层

• 图纸设计深度：施工图

• 参考图纸：13张

• 设计年代：近代

• 生活供水设计：生活给水系统

• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统

• 消火栓用水量室外(L/S)：30

• 消火栓用水量室内(L/S)：15

• 项目所在地：广东

附件详情

• 给排水设计说明

• 给排水及消防系统图

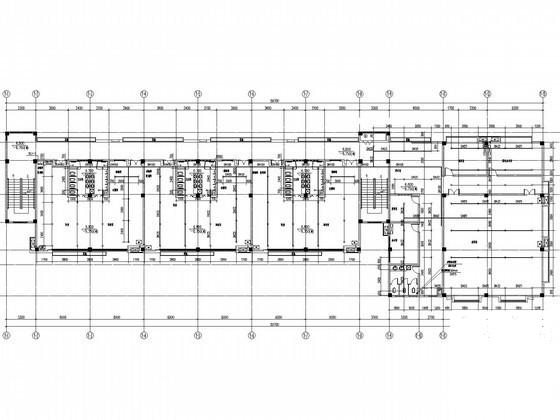

• 给排水、消火栓平面图

• 自动喷水平面图

附件详情

该项目建筑面积约为32万平方米，包括4个地下室18栋33层住宅幼儿园及配套商业，该资料为幼儿园。
设计范围包括用地红线以内的给排水管道及构筑物的室内给水、污水、雨水、空调冷凝水、消火栓、自动喷水灭火系统。
，共13张。

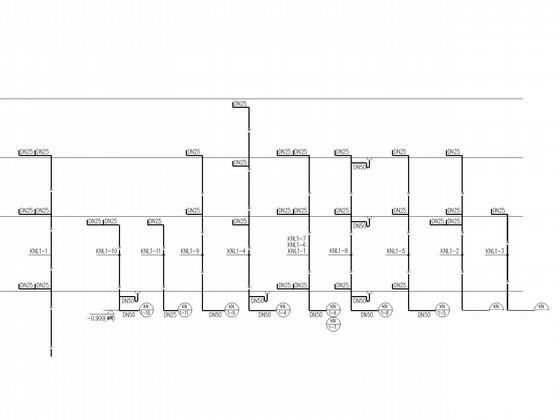

空调冷凝水系统图

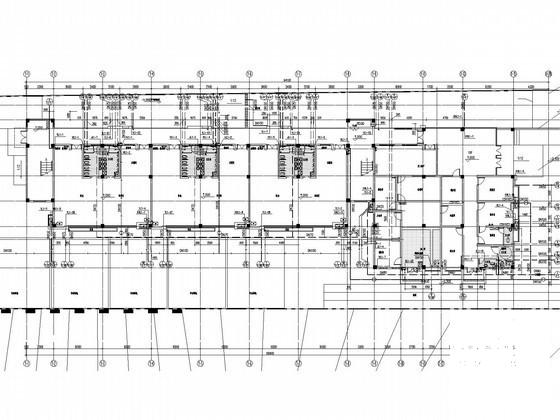

喷淋平面图

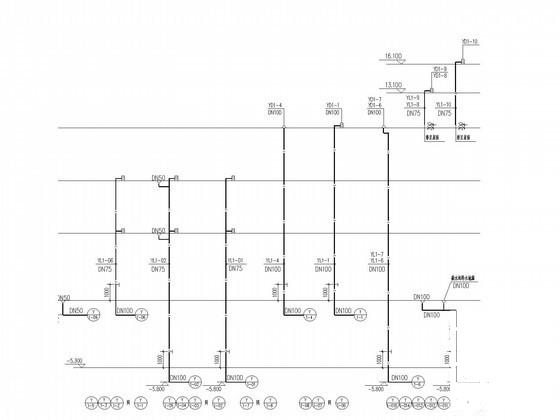

雨水系统图
