4层幼儿园给排水CAD图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：2048.48平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,水池
- 供水方式：市政供水,变频供水,高位水箱供水
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 雨水重现期：5年
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：广东
附件详情
- 资料目录
- 给排水设计施工总说明
- 一层排水平面图
- 一层给水平面图
- 二层给排水平面图
- 三-四层给排水平面图
- 天面层给排水平面图
- 屋顶层排水平面图
- 排水系统示意图
- 给水系统示意图
- 消火栓系统示意图
附件详情
该项目位于广东，建筑层数：地上4层；建筑高度14.7米，建筑总占地面积：503.72平米，总建筑设计面积：2048.48平米。设计范围：该项目设计范围包括：给水系统、排水系统、，雨水系统等。该资料为单体设计，底层管线出户设计至室外1.5米。
，共6张图。

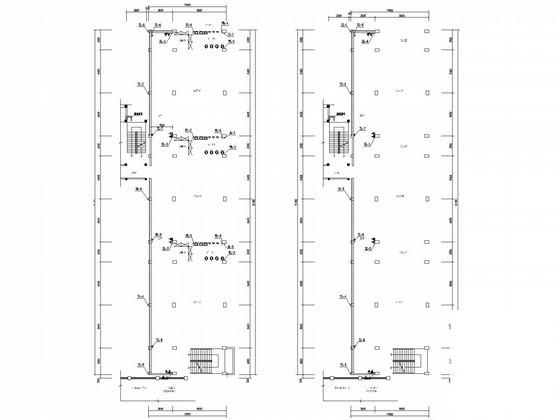

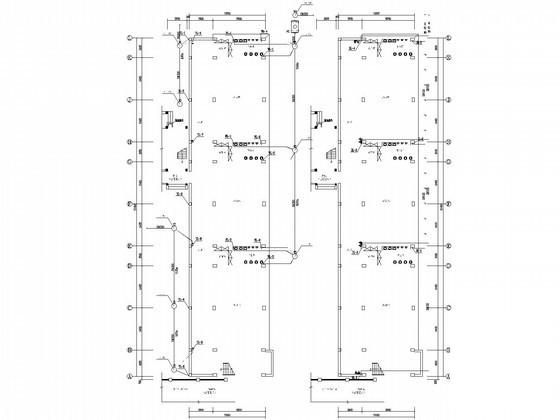

二三四层给排水平面图

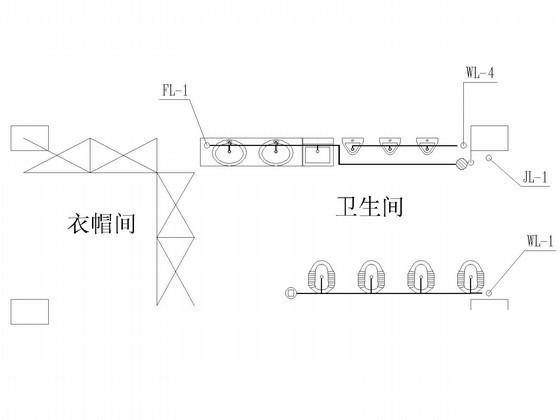

给排水大样

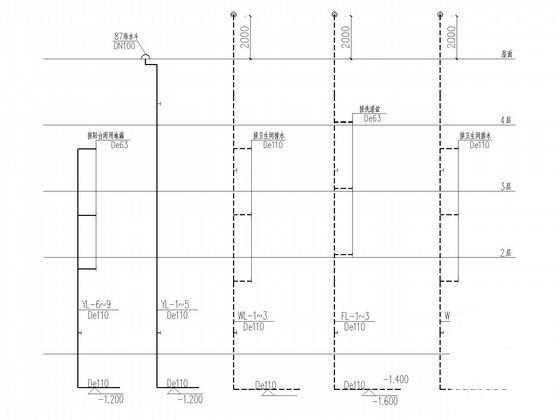

排水系统示意图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
