4层幼儿园建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 参考图纸：11张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：10
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
附件详情
- 资料目录
- 给排水施工图设计说明
- 图例 国标资料目录
- 设备主要器材表
- 幼儿园消火栓及给水、排水系统图
- 幼儿园一层给排水、消防平面图
- 幼儿园二层给排水、消防平面图
- 幼儿园三层给排水、消防平面图
- 幼儿园四层给排水、消防平面图
- 幼儿园屋顶给排水平面图
- 幼儿园卫生间给排水大样
附件详情
项目概要：该项目位于深圳，是一幼儿园给排水项目，建筑层数为地上4层，建筑高度为：16.8米；
设计范围：该项目设有生活给水系统、生活污水系统、生活废水系统、消火栓给水系统等。
，共计11张图纸；
幼儿园给排水 平面布置图
卫生间给排水详图
给排水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

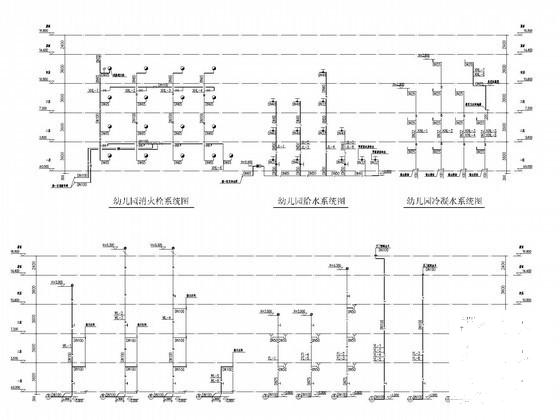

第 1 张图 -

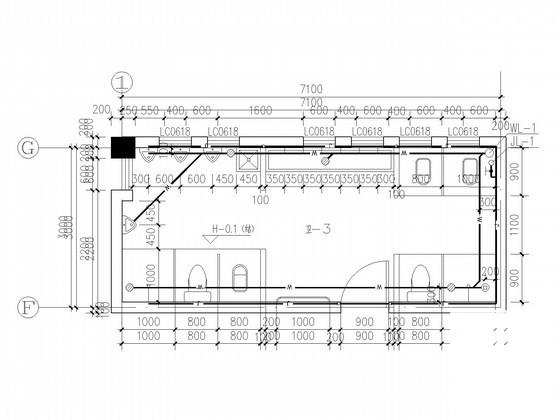

第 2 张图 -

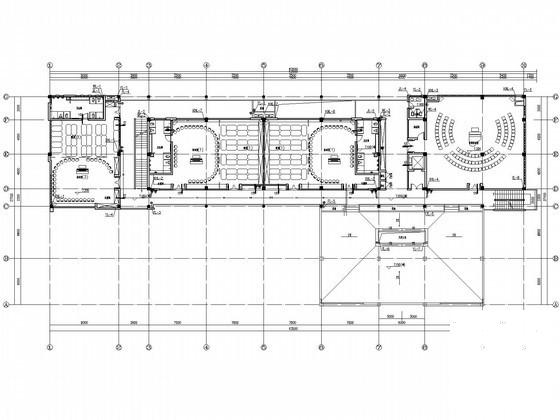

第 3 张图 -

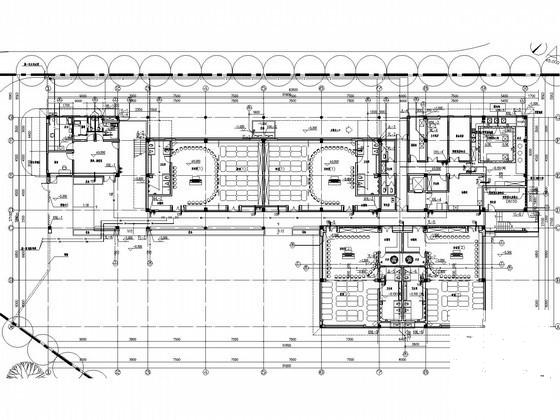

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.31 MB
- 收藏次数：0
-
文件名称：
附件-995860058996879756557.rar
